قسام ميكانيكي بمخرج محزز للخدمة الخفيفة MECH موديل 3GS

رقم الموديل 3GS

معيار التصميم: ASTM F1548, AWWA C606, ISO 6182-12
المادة: Ductile iron ASTM A536 Gr. 65-45-12
الطلاء: Electrophoretic (std.) — epoxy / hot-dip galvanized optional
الجوان: Grade "E" EPDM (fire sprinkler)
المقاسات: 3" × 1" – 8" × 4" (DN80×25 – DN200×100)

اطلب عرض سعر لهذا المنتج

المقاس الكمية

أو اشترِ من المتجر الإلكتروني

الشهادات والاعتمادات

FM Approvals اعتماد FM — مشتركات ميكانيكية MECH موديلات 3G / 3J / 3JX تحقق ↗
UL اعتماد UL — قسام ميكانيكي بمخرج محزز للخدمة الخفيفة MECH موديل 3GS EX6464 تحقق ↗
إعلان بيئي EPD EPD — MECH Grooved fittings
NSF NSF/ANSI 372 — MECH fittings & valves, lead free (IAPMO R&T) 6047
NSF NSF/ANSI 61 — MECH fittings & valves (IAPMO R&T) N-5941

جهّز ملف اعتماد PDF لهذا المنتج مركز الشهادات

SIZES & DIMENSIONS

المقاسات والأبعاد

المقاس	DN	القطر الخارجي للأنبوب (mm)	أقصى ضغط تشغيل (PSI)	قطر الثقب في الأنبوب (mm)	A (mm)	B (mm)	C (mm)	D (mm)	البرغي	الاعتمادات
3" × 1"	DN80×25	88.9×33.7	365	38	150	71.0	84	55.5	1/2×75 / M12X76	UL / FM
3" × 1-1/4"	DN80×32	88.9×42.4	365	51	150	84.5	84	55.5	1/2×75 / M12X76	UL / FM
3" × 1-1/2"	DN80×40	88.9×48.3	365	51	150	84.5	84	55.5	1/2×75 / M12X76	UL / FM
3" × 2"	DN80×50	88.9×60.3	365	64	150	98	84	55.5	1/2×75 / M12X76	UL / FM
4" × 1"	DN100×25	114.3×33.7	300	38	178	77.5	98	67.5	1/2×75 / M12X76	UL / FM
4" × 1-1/2"	DN100×40	114.3×48.3	300	51	178	88	98	67.5	1/2×75 / M12X76	UL / FM
4" × 2"	DN100×50	114.3×60.3	300	64	178	103.5	98	67.5	1/2×75 / M12X76	UL / FM
4" × 2-1/2"	DN100×65	114.3×73.0	300	70	178	103.5	98	67.5	1/2×75 / M12X76	UL / FM
4" × 2-1/2"	DN100×65	114.3×76.1	300	70	178	103.5	98	67.5	1/2×75 / M12X76	UL / FM
4" × 3"	DN100×80	114.3×88.9	300	89	178	124	98	67.5	1/2×75 / M12X76	UL / FM
5" × 2"	DN125×50	141.3×60.3	300	64	210	110	113	82	5/8×85	—
5" × 3"	DN125×80	133.0×88.9	300	89	203	132	110	77.5	5/8×85 / M16X85	UL / FM
5" × 1-1/4"	DN125×32	139.7×42.4	300	51	210	91	113	82	5/8×85 / M16X85	UL / FM
5" × 1-1/2"	DN125×40	139.7×48.3	300	51	210	91	113	82	5/8×85 / M16X85	UL / FM
5" × 2"	DN125×50	139.7×60.3	300	64	210	110	113	82	5/8×85 / M16X85	UL / FM
5" × 2-1/2"	DN125×65	139.7×76.1	300	70	210	110	113	82	5/8×85 / M16X85	UL / FM
5" × 3"	DN125×80	139.7×88.9	300	89	210	130	113	82	5/8×85 / M16X85	UL / FM
5" × 4"	DN125×100	139.7×114.3	175	114	210	153	115	82	5/8×85 / M16X85	UL / FM
5" × 2"	DN125×50	141.3×60.3	300	64	210	110	113	82	5/8X85	UL
5" × 2-1/2"	DN125×65	141.3×73.0	300	70	209	109.5	113	82	5/8X85	UL
5" × 3"	DN125×80	141.3×88.9	300	89	209	129	113	82	5/8X85	UL
6" × 2-1/2"	DN150×65	159.1×76.1	300	70	227	110	122.5	91	5/8×105 / M16X108	—
6" × 3"	DN150×80	159.1×88.9	300	89	227	130	122.5	91	5/8×105 / M16X108	UL / FM
6" × 4"	DN150×100	159.1×108.0	300	114	227	155	122.5	91	5/8×105 / M16X108	UL / FM
6" × 4"	DN150×100	159.1×114.3	300	114	227	155	122.5	91	5/8×105 / M16X108	UL / FM
6" × 1-1/4"	DN150×32	165.1×42.4	300	51	235	92.5	124.5	94.5	5/8×105 / M16X108	UL / FM
6" × 2"	DN150×50	165.1×60.3	300	64	235	110	124.5	94.5	5/8×105 / M16X108	UL / FM
6" × 2-1/2"	DN150×65	165.1×76.1	300	70	235	110	124.5	94.5	5/8×105 / M16X108	UL / FM
6" × 3"	DN150×80	165.1×88.9	300	89	235	130	124.5	94.5	5/8×105 / M16X108	UL / FM
6" × 4"	DN150×100	165.1×108	300	114	235	155	126	94.5	5/8×105 / M16X108	UL / FM
6" × 4"	DN150×100	165.1×114.3	300	114	235	155	126	94.5	5/8×105 / M16X108	UL / FM
6" × 1-1/4"	DN150×32	168.3×42.4	300	51	240	92.5	126	96.5	5/8×105 / M16X108	UL / FM
6" × 1-1/2"	DN150×40	168.3×48.3	300	51	240	92.5	126	96.5	5/8×105 / M16X108	UL / FM
6" × 2"	DN150×50	168.3×60.3	300	64	240	110	126	96.5	5/8×105 / M16X108	UL / FM
6" × 2-1/2"	DN150×65	168.3×73.0	300	70	240	110	126	96.5	5/8×105 / M16X108	UL / FM
6" × 2-1/2"	DN150×65	168.3×76.1	300	70	240	110	126	96.5	5/8×105 / M16X108	UL / FM
6" × 3"	DN150×80	168.3×88.9	300	89	240	130	126	96.5	5/8×105 / M16X108	UL / FM
6" × 4"	DN150×100	168.3×114.3	300	114	240	155	128	96.5	5/8×105 / M16X108	UL / FM
8" × 2"	DN200×50	219.1×60.3	300	64	300	117	155	123	5/8×105 / M16X108	UL / FM
8" × 2-1/2"	DN200×65	219.1×73	300	70	300	117	155	123	5/8×105 / M16X108	UL / FM
8" × 2-1/2"	DN200×65	219.1×76.1	300	70	300	117	155	123	5/8×105 / M16X108	UL / FM
8" × 3"	DN200×80	219.1×88.9	300	89	300	135.5	155	123	5/8×105 / M16X108	UL / FM
8" × 4"	DN200×100	219.1×114.3	300	114	300	164	160	123	5/8×105 / M16X108	UL / FM

PROJECT APPROVALS

اعتُمد في مشاريع

112 مشروعاً و76 جهة مالكة اعتمدت هذا المنتج أو عائلته عبر استشاريي المشاريع.

كل المشاريع

و100 مشروعاً آخر.

خطابات الاعتماد الأصلية تُرسل عند الطلب ضمن ملف التقديم.

عن المنتج

قسام ميكانيكي بمخرج محزز للخدمة الخفيفة من حديد الدكتايل MECH موديل 3GS، مقاسات 3 إنش × 1 إنش – 8 إنش × 4 إنش، ضغط حتى 365 PSI، معتمد UL / FM. الوكيل الحصري في السعودية.

منتجات ذات صلة

240Nنقاص متحد المركز محزز بسن داخلي MECH موديل 240N

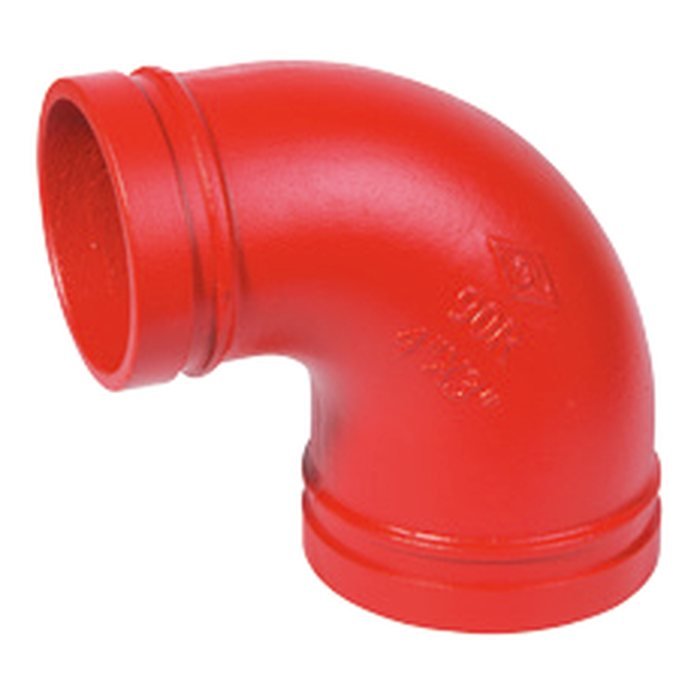

90Rكوع نقاص محزز 90 درجة MECH موديل 90R
