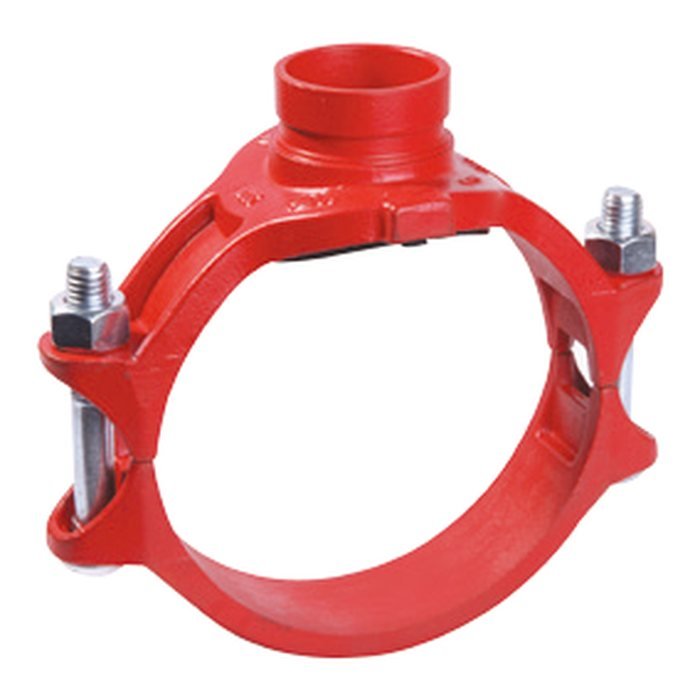

قسام ميكانيكي بمخرج محزز للخدمة الخفيفة من MECH موديل 3GS (للخدمة الخفيفة (Light duty)) من حديد الدكتايل، بمقاسات 3″ × 1″ – 8″ × 4″ (DN80×25 – DN200×100)، وضغط تشغيل حتى 365 PSI حسب المقاس ، ومعتمد UL / FM حسب المقاس. يشرح هذا الدليل وظيفته وطريقة عمله، ومقارنته بالموديلات القريبة، وبياناته الفنية، والنقطة الحرجة في اختياره وتركيبه، والأخطاء الشائعة. للمزيد اقرأ دليل المكتبة الفنية.
باختصار
- القسام الميكانيكي (Mechanical Tee) يأخذ فرعاً من أنبوب قائم بدون قطع الأنبوب ولا لحام: يُثقب الأنبوب بقطر محدد، ثم تُركّب حلقة من نصفين حوله بجوان يحيط بالثقب، ويخرج منها فرع مخدد أو مسنن.
- المقاسات 3″ × 1″ – 8″ × 4″ (DN80×25 – DN200×100) — ضغط تشغيل حتى 365 PSI حسب المقاس.
- الاعتمادات: UL / FM (تختلف حسب المقاس).
- المادة Ductile iron ASTM A536 Gr. 65-45-12، والجوان Grade “E” EPDM (fire sprinkler).
- التصميم حسب ASTM F1548, AWWA C606, ISO 6182-12.
قسام ميكانيكي: الوظيفة وطريقة العمل
القسام الميكانيكي (Mechanical Tee) يأخذ فرعاً من أنبوب قائم بدون قطع الأنبوب ولا لحام: يُثقب الأنبوب بقطر محدد، ثم تُركّب حلقة من نصفين حوله بجوان يحيط بالثقب، ويخرج منها فرع مخدد أو مسنن. والمصلب الميكانيكي يأخذ فرعين متقابلين.
هو حل سريع لإضافة فروع الرشاشات والتصريف وأجهزة القياس، وللتعديلات على شبكات قائمة.
هذا الموديل للخدمة الخفيفة (Light duty). قارن مقاساته وضغطه واعتماداته بالموديلات الأخرى في الجدول التالي.
الموديلات في نفس العائلة
| الموديل | القطعة | المقاسات | أقصى ضغط | الاعتمادات |
|---|---|---|---|---|
| 4J | مصلب ميكانيكي بمخرج مسنن | 2″ × 1″ – 10″ × 4″ | 300 PSI | UL / FM |
| 4G | مصلب ميكانيكي بمخرج محزز | 2″ × 1-1/4″ – 10″ × 4″ | 300 PSI | UL / FM |
| 3L | قسام ميكانيكي بمسمار U | 1-1/4″ × 1/2″ – 6″ × 1-1/2″ | 300 PSI | UL / FM / VdS |
| 3JS | قسام ميكانيكي بمخرج مسنن للخدمة الخفيفة | 3″ × 1/2″ – 8″ × 4″ | 400 PSI | UL / FM |
| 3GS — هذا المنتج | قسام ميكانيكي بمخرج محزز للخدمة الخفيفة | 3″ × 1″ – 8″ × 4″ | 365 PSI | UL / FM |
| 3G | قسام ميكانيكي بمخرج محزز | 2″ × 1-1/4″ – 10″ × 4″ | 400 PSI | UL / FM / VdS / LPCB |
| 3JX | قسام ميكانيكي بمخرج مسنن (نوع نحيف) | 2-1/2″ × 1″ – 6″ × 2-1/2″ | 300 PSI | UL |
| 3J | قسام ميكانيكي بمخرج مسنن | 1″ × 3/8″ – 10″ × 4″ | 400 PSI | UL / FM / VdS / LPCB |
البيانات الفنية
| البند | المواصفة |
|---|---|
| معيار التصميم | ASTM F1548, AWWA C606, ISO 6182-12 |
| المادة | Ductile iron ASTM A536 Gr. 65-45-12 |
| الطلاء | Electrophoretic (std.) — epoxy / hot-dip galvanized optional |
| الجوان | Grade “E” EPDM (fire sprinkler) |
| المقاسات | 3″ × 1″ – 8″ × 4″ (DN80×25 – DN200×100) |
| الاعتمادات | المقاسات | ضغط التشغيل |
|---|---|---|
| UL / FM | 3″ × 1″ – 8″ × 4″ | 175–365 PSI |
| غير مذكورة في الجدول | 5″ × 2″ – 6″ × 2-1/2″ | 300 PSI |
| UL | 5″ × 2″ – 5″ × 3″ | 300 PSI |
بعض المقاسات متوفرة بقطرين خارجيين للأنبوب (مثل 73.0 و76.1 مم للمقاس 2-1/2″) حسب معيار الأنبوب؛ اختر حسب القطر الخارجي الفعلي لأنابيب مشروعك.
الأبعاد الكاملة لكل مقاس (والبراغي وقطر الثقب وغيرها) في جدول المقاسات أعلى الصفحة.
قطر الثقب وموقعه
قطر الثقب في الأنبوب محدد لكل مقاس في جدول المنتج. الثقب الأصغر يخنق التدفق ويمنع جلوس الجوان، والأكبر يُضعف الإحكام. يُزال الرايش وتُنظف الحواف، ويجب أن يدخل طوق التمركز في الثقب.
تنبيه
التزم بقطر الثقب في جدول المقاسات واثقب في المنتصف تماماً. لا تُركّب القسام فوق لحام أو تخديد أو على أنبوب تالف.
خطوات التركيب
- تأكد أن أطراف الأنابيب مخددة بأبعاد صحيحة حسب AWWA C606 (تخديد بالدرفلة أو بالقطع)، ونظيفة من الحواف والصدأ والأتربة.
- افحص الجوان، وادهن سطحه الخارجي وشفاهه بمادة التزليق الموصى بها في كتالوج MECH، ولا تستخدم مواد بترولية مع جوان EPDM.
- ركّب الجوان على طرف الأنبوب، ثم قرّب الطرف الآخر أو القطعة وحرّك الجوان ليتوسط المسافة بين التخديدين.
- ركّب نصفي الحلقة (الهاوسنج) فوق الجوان بحيث يدخل لسانها في التخديد على الجهتين.
- اربط الصواميل باليد أولاً وتأكد أن رقبة البرغي البيضاوية دخلت في ثقبها، ثم اربطها بالتناوب وبالتساوي حتى عزم الربط المحدد في دليل تركيب MECH، ولا تتجاوزه.
القطعة تُربط بالجلب المحززة؛ طريقة إنهاء الربط (فجوة متساوية أو تلامس الوسائد) تتبع نوع الجلبة حسب دليل MECH.
التفاصيل الكاملة وعزوم الربط في دليل التركيب من MECH ضمن الملفات في هذه الصفحة.
أخطاء شائعة
- ترك شفة الجوان بارزة عن طرف الأنبوب أو داخلة في التخديد، فلا يجلس الجوان في منتصف الوصلة.
- تجاوز عزم الربط المحدد، فقد يتلف البرغي أو الوصلة.
- تخديد غير مطابق لمقاسات AWWA C606 أو أطراف أنابيب غير مربعة.
- ربط الصواميل من جهة واحدة فقط، فتميل الحلقة ولا يجلس اللسان في التخديد.
- استخدام مواد تزليق بترولية تُتلف جوان EPDM.
الملفات والطلب
في هذه الصفحة: صفحة المنتج من الكتالوج، صفحة المنتج من الكتالوج، كتالوج MECH للوصلات والتجهيزات المحززة، دليل التركيب والتشغيل، ورقة بيانات السلامة (MSDS). أضف المنتج إلى قائمة الطلب مع المقاس والكمية لنرسل لك عرض السعر، أو جهّز ملف اعتماد PDF للاستشاري. فيو-ميك الوكيل الحصري لمنتجات MECH في المملكة العربية السعودية.
أسئلة شائعة
هل أحتاج لقطع الأنبوب؟
لا، فقط ثقب بالقطر المحدد في جدول المنتج. التفاصيل في دليل القسام الميكانيكي.
ما أقصى ضغط تشغيل لموديل 3GS؟
حتى 365 PSI حسب المقاس (من 175 إلى 365). الضغط لكل مقاس في جدول المقاسات.
هل الموديل 3GS معتمد UL / FM؟
نعم. الاعتمادات حسب المقاس: UL / FM للمقاسات 3″ × 1″ – 8″ × 4″، — للمقاسات 5″ × 2″ – 6″ × 2-1/2″، UL للمقاسات 5″ × 2″ – 5″ × 3″. راجع جدول المقاسات في الصفحة، ودليل التحقق من اعتمادات UL وFM.
ما مادة الجوان؟ وهل يناسب كل السوائل؟
الجوان Grade “E” EPDM (fire sprinkler). جوان EPDM مناسب للمياه وأنظمة الرشاشات، ولا يناسب الزيوت والمواد البترولية؛ لأي سائل آخر راجع كتالوج MECH أو اسألنا.
هل يناسب الأنابيب المخددة بالدرفلة وبالقطع؟
التخديد حسب AWWA C606 بالدرفلة أو بالقطع، والمهم أن تكون أبعاد التخديد صحيحة. الفرق بين الطريقتين في دليل التخديد بالدرفلة مقابل القطع.
المراجع
- ASTM F1548 — Standard Specification for Performance of Fittings for Use with Gasketed Mechanical Couplings Used in Piping Applications
- AWWA C606 — Grooved and Shouldered Joints
- ISO 6182-12 — Fire protection — Automatic sprinkler systems — Requirements and test methods for grooved-end components for steel pipe systems
- ASTM A536 — Standard Specification for Ductile Iron Castings
- UL 213 — Rubber Gasketed Fittings for Fire-Protection Service
- FM 1920 — Approval Standard for Pipe Couplings and Fittings for Fire Protection Systems
- كتالوج MECH — Grooved Fittings & Couplings — ودليل التركيب
هذا الدليل معلومات عامة للمساعدة في الاختيار. الأرقام من بيانات المنتج في هذه الصفحة وكتالوج MECH، والتصميم النهائي يحدده المصمم المعتمد للمشروع حسب NFPA 13 ومواصفات المشروع.
