محبس عدم رجوع ويفر أزرق MECH موديل DH77X

شعار شركة المياه الوطنية
معتمد لدى شركة المياه الوطنية محابس عدم الرجوع — للمقاسات 100 – 1000 مم · شهادة رقم 2026-37271-02 · سارية حتى نوفمبر 2028
عرض الشهادة

رقم الموديل DH77X

طريقة التوصيل
ASME B16.1 CL125, ASME B16.5 CL150
ضغط التشغيل
300 PSI
درجة الحرارة
0 – 80 °C
الطلاء
FBE — ANSI/AWWA C550
المقاسات
2" – 18" (DN50 – DN450)
اطلب عرض سعر لهذا المنتج
أو اشترِ من المتجر الإلكتروني

المقاسات والأبعاد

المقاسDNL الطول (mm)D (mm)D1 (mm)D2 (mm)
2"DN50541026446
2.5"DN65541217860
3"DN80571349470
4"DN1006416211784
5"DN12570192145115
6"DN15076217170134
8"DN20095273224184
10"DN250108328265220
12"DN300143407310260
14"DN350184449360302
16"DN400192511410350
18"DN450203544450385
اعتمادات المشروع

اعتُمد في مشاريع

17 مشروعاً و11 جهة مالكة اعتمدت هذا المنتج أو عائلته عبر استشاريي المشاريع.

أوماكو2026 مشروع أوماكو – الرياض 02 الاستشاري: Richmond Consulting Services Code B – معتمد شركة المياه الوطنية2025 خط التوزيع الرئيسي لاستبدال الأنابيب القديمة بخزان الشهداء – صمام تخفيض الضغط والفلتر معتمد تحكم2025 تحكم – الدمام الاستشاري: QDesign معتمد YAMAM2025 مشروع يمام – محابس المياه معتمد الهيئة السعودية للمدن الصناعية ومناطق التقنية (مدن)2025 تصميم 14 مصنعاً جاهزاً – المدينة الصناعية الأولى بالدمام – مصفاة ومحبس بوابة الاستشاري: Jasara Code B – معتمد مستشفى عبدالله الراشد للتأهيل – الأحساء2025 مستشفى عبدالله الراشد للتأهيل – الأحساء لا مانع مع ملاحظات الهيئة السعودية للمدن الصناعية ومناطق التقنية (مدن)2025 المصانع الجاهزة العشرين – المدينة الصناعية الأولى بالمدينة المنورة الاستشاري: Egis Saudi Engineering Consultancy معتمد برنامج الرياض الخضراء2025 الرياض الخضراء – تشجير حي العزيزية Code B – معتمد شركة كدانة للتنمية والتطوير2025 رفع الطاقة الاستيعابية لدورات المياه – المشاعر المقدسة الاستشاري: Egis Code B – معتمد مع ملاحظات شركة المياه الوطنية2025 خط التوزيع بخزان شهار – شركة المياه الوطنية معتمد الهيئة السعودية للمدن الصناعية ومناطق التقنية (مدن)2025 48 مصنعاً جاهزاً – مدينة وعد الشمال الصناعية الاستشاري: Consolidated Consultants Group (CCG) معتمد إيفكو2025 مصنع إيفكو للطهي والكريمة – الدمام الاستشاري: Global Engineering Office (GEO) لا مانع

و5 مشروعاً آخر.

خطابات الاعتماد الأصلية تُرسل عند الطلب ضمن ملف التقديم.

محبس عدم رجوع ويفر أزرق من MECH موديل DH77X بمقاسات 2″ – 18″ (DN50 – DN450)، وضغط تشغيل 300 PSI. محبس عدم رجوع لشبكات المياه. يشرح هذا الدليل وظيفته وطريقة عمله، والموديلات القريبة، وبياناته الفنية، والنقطة الحرجة في اختياره وتركيبه، والأخطاء الشائعة. للمزيد اقرأ دليل محابس عدم الرجوع في الحماية من الحريق.

باختصار

  • محبس عدم الرجوع يُفتح بضغط التدفق في الاتجاه الصحيح، ويُغلق تلقائياً عند توقف التدفق أو انعكاسه، فيمنع رجوع المياه من الشبكة إلى المصدر أو من مضخة إلى أخرى.
  • المقاسات 2″ – 18″ (DN50 – DN450).
  • ضغط التشغيل 300 PSI.
  • التوصيل: ASME B16.1 CL125, ASME B16.5 CL150.
  • حرارة التشغيل: 0 – 80 °C.

محبس عدم الرجوع: الوظيفة وطريقة العمل

محبس عدم الرجوع يُفتح بضغط التدفق في الاتجاه الصحيح، ويُغلق تلقائياً عند توقف التدفق أو انعكاسه، فيمنع رجوع المياه من الشبكة إلى المصدر أو من مضخة إلى أخرى.

هذا الموديل لشبكات المياه والضخ والتكييف (اللون الأزرق).

الموديلات القريبة

عائلة محبس عدم الرجوع
الموديلالمنتجالمقاساتالضغطالاعتمادات
DH77X — هذا المنتجمحبس عدم رجوع ويفر أزرق2″ – 18″ (DN50 – DN450)300 PSI—

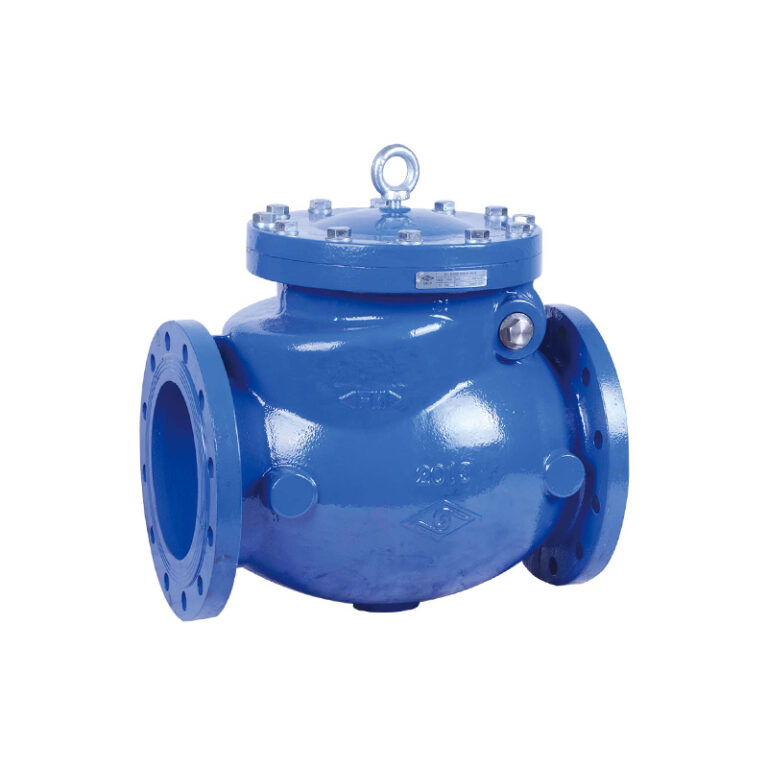

H44X2محبس عدم رجوع متأرجح بفلنجة أزرق2″ – 12″ (DN50 – DN300)300 PSI—

البيانات الفنية

مواصفات الموديل DH77X
البندالمواصفة
طريقة التوصيلASME B16.1 CL125, ASME B16.5 CL150
ضغط التشغيل300 PSI
درجة الحرارة0 – 80 °C
الطلاءFBE — ANSI/AWWA C550
المقاسات2″ – 18″ (DN50 – DN450)

الأبعاد لكل مقاس في جدول المقاسات أعلى الصفحة.

اتجاه ووضع التركيب

السهم على الجسم يجب أن يكون مع اتجاه التدفق. ووضع التركيب (أفقي أو رأسي بتدفق صاعد) يجب أن يكون ضمن ما يسمح به اعتماد الموديل وورقة بياناته.

تنبيه

لا تُركّب محبس عدم الرجوع مباشرة بعد كوع أو مضخة دون المسافة المستقيمة الموصى بها، لأن الاضطراب يسبب اهتزاز البوابة وتآكلها.

خطوات التركيب

  1. تحقق من اتجاه السهم مع التدفق.
  2. ركّب المحبس بوضع مسموح في اعتماده، مع مسافة مستقيمة كافية قبله.
  3. للنوع الويفر: تأكد من حرية حركة القرص داخل الفلنجات المجاورة.
  4. اختبر الإغلاق بعد التشغيل.

أخطاء شائعة

  • تركيبه بعكس اتجاه التدفق.
  • تركيبه ملاصقاً لكوع أو مضخة فيهتز.
  • وضع رأسي بتدفق نازل غير مسموح.

الملفات والطلب

في هذه الصفحة: صفحة المنتج من الكتالوج، ورقة بيانات المنتج، كتالوج MECH لمحابس المياه، ورقة بيانات السلامة (MSDS). أضف المنتج إلى قائمة الطلب مع المقاس والكمية لنرسل لك عرض السعر، أو جهّز ملف اعتماد PDF للاستشاري. فيو-ميك الوكيل الحصري لمنتجات MECH في المملكة العربية السعودية.

أسئلة شائعة

ما الفرق بين المتأرجح والويفر؟

المتأرجح ببوابة على مفصل ويسهل فحصه، والويفر أنحف ويُركّب بين فلنجتين. التفاصيل في دليل محابس عدم الرجوع.

أين يُركّب في نظام الحريق؟

على طرد مضخات الحريق، ووصلة الدفاع المدني، وتغذيات الشبكة حسب التصميم.

ما ضغط التشغيل لموديل DH77X؟

300 PSI حسب بيانات المنتج. الضغط لكل مقاس أو موديل مدرج في جدول المقاسات وورقة البيانات.

ما نوع التوصيل؟

ASME B16.1 CL125, ASME B16.5 CL150. اختر التوصيل المطابق للأنابيب والقطع المجاورة.

المراجع

  • ASME B16.1 — Gray Iron Pipe Flanges and Flanged Fittings
  • ASME B16.5 — Pipe Flanges and Flanged Fittings
  • AWWA C550 — Protective Interior Coatings for Valves and Hydrants
  • كتالوج MECH — محابس مكافحة الحريق

هذا الدليل معلومات عامة للمساعدة في الاختيار. الأرقام من بيانات المنتج في هذه الصفحة وكتالوج MECH، والتصميم النهائي يحدده المصمم المعتمد للمشروع حسب المعايير المطبّقة ومواصفات المشروع.
