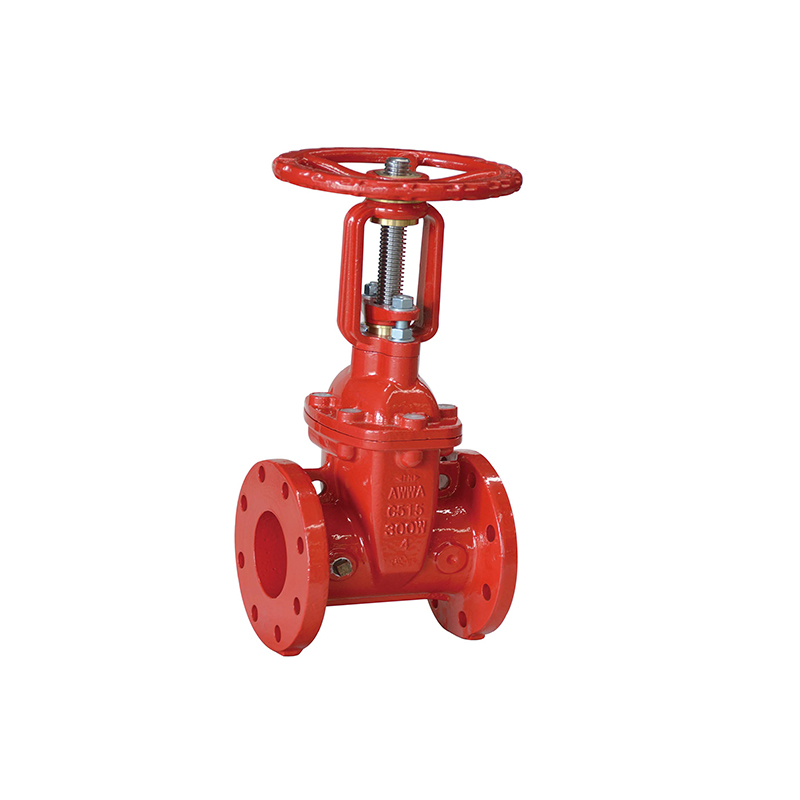

رقم الموديل XZ41X
اطلب شهادات هذا المنتج ونرسلها لك.
| المقاس | DN | L الطول (mm) | H1 الارتفاع مغلق (mm) | H2 الارتفاع مفتوح (mm) | D قطر الفلنجة (mm) | D1 قطر دائرة البراغي (mm) | C سماكة الفلنجة (mm) | n-ΦL عدد × قطر الثقوب |
|---|---|---|---|---|---|---|---|---|
| 2.5" | DN65 | 190 | 373 | 440 | 178 | 139.7 | 17.5 | 4-Ø19.1 |
| 3" | DN80 | 203 | 408 | 490 | 191 | 152.4 | 19.1 | 4-Ø19.1 |
| 4" | DN100 | 229 | 471 | 573 | 229 | 190.5 | 19.1 | 8-Ø19.1 |
| 5" | DN125 | 254 | 541 | 665 | 254 | 215.9 | 19.1 | 8-Ø22.2 |
| 6" | DN150 | 267 | 601 | 755 | 279 | 241.3 | 19.1 | 8-Ø22.2 |
| 8" | DN200 | 292 | 774 | 975 | 343 | 298.5 | 22.2 | 8-Ø22.2 |
| 10" | DN250 | 330 | 939 | 1193 | 406 | 362.0 | 23.8 | 12-Ø25.4 |
| 12" | DN300 | 356 | 1065 | 1370 | 483 | 431.8 | 25.4 | 12-Ø25.4 |
| 14" | DN350 | 381 | 1415 | 1780 | 528 | 476.3 | 25.4 | 12-Φ28.6 |
| 16" | DN400 | 406 | 1385 | 1790 | 592 | 539.8 | 25.4 | 16-Φ28.6 |
| 18" | DN450 | 432 | 1835 | 2290 | 635 | 577.9 | 25.4 | 16-Φ31.8 |
| 20" | DN500 | 457 | 1830 | 2380 | 710 | 635 | 28.6 | 20-Φ31.8 |
| 24" | DN600 | 508 | 2030 | 2830 | 836 | 749.3 | 30.1 | 20-Φ34.9 |
