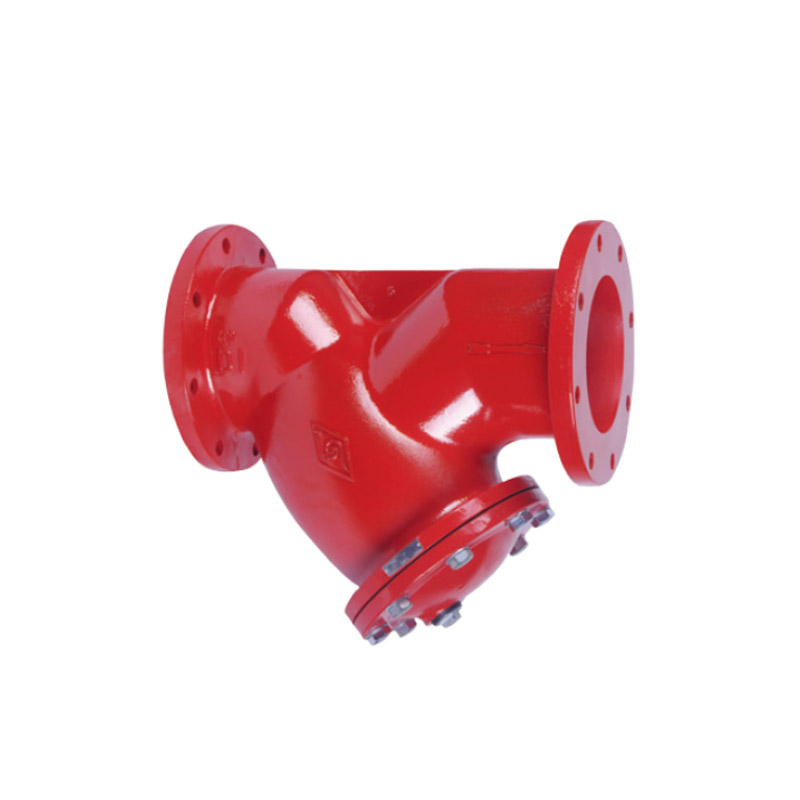

MECH ميك محبس صفاية (Y) فلانج

ميك محبس صفاية (Y) فلنجة UL/FM موديل : V4

رقم الموديل V4

طريقة التوصيل: Flange ASME B16.1 CL125
ضغط التشغيل: 300 PSI
درجة الحرارة: 0 – 80 °C
الطلاء: FBE — ANSI/AWWA C550
الاعتمادات: UL Listed
المقاسات: 2" – 12" (DN50 – DN300)

الشهادات والاعتمادات

اطلب شهادات هذا المنتج ونرسلها لك.

جهّز ملف اعتماد PDF لهذا المنتج مركز الشهادات

SIZES & DIMENSIONS

المقاسات والأبعاد

المقاس	DN	L الطول (mm)	D قطر الفلنجة (mm)	D1 قطر دائرة البراغي (mm)	b سماكة الفلنجة (mm)	n-Φd عدد × قطر الثقوب	H الارتفاع (mm)
2"	DN50	200	152	120.5	16	4-Φ19.1	155
2.5"	DN65	254	178	139.5	17.5	4-Φ19.1	165
3"	DN80	257	191	152.5	19	4-Φ19.1	180
4"	DN100	308	229	190.5	24	8-Φ19.1	229
5"	DN125	397	254	216	24	8-Φ22.2	285
6"	DN150	470	279	241.5	25.5	8-Φ22.2	311
8"	DN200	549	343	298.5	28.5	8-Φ22.2	394
10"	DN250	654	406	362	30.5	12-Φ25.4	487
12"	DN300	759	483	432	32	12-Φ25.4	547
