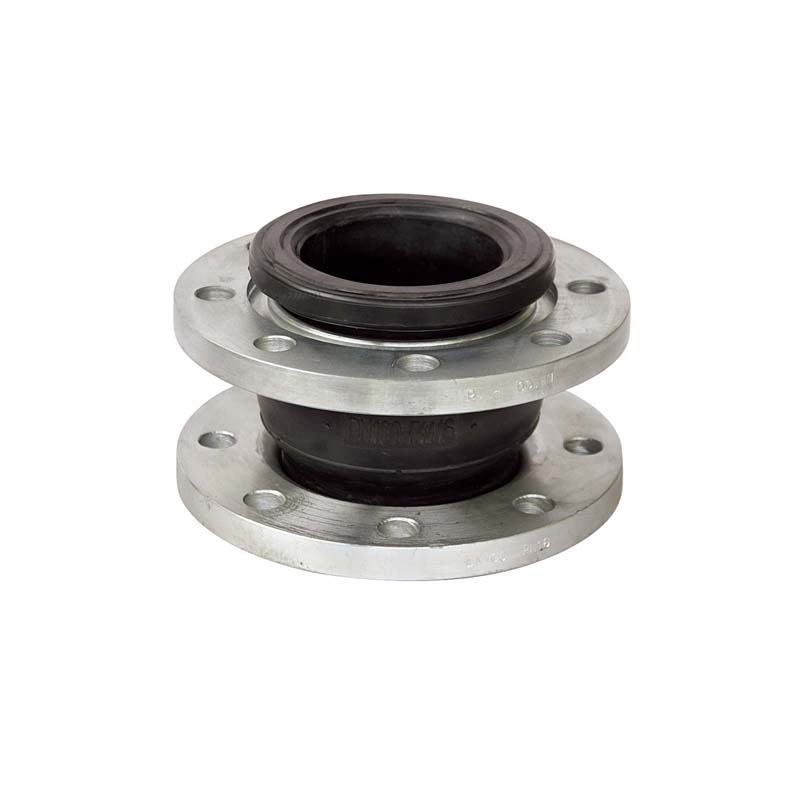

رقم الموديل XTQ1RF
اطلب شهادات هذا المنتج ونرسلها لك.
| المقاس | DN | L الطول (mm) | D قطر الفلنجة (mm) | Ø قطر دائرة البراغي (mm) | N-ØH عدد × قطر الثقوب | استطالة محورية (mm) | انضغاط محوري (mm) | إزاحة عرضية (mm) | انحراف زاوي (°) |
|---|---|---|---|---|---|---|---|---|---|
| 1-1/4" | DN32 | 95 | 115 | 88.9 | 4X15.9 | 6 | 10 | 10 | 25 |
| 1-1/2" | DN40 | 95 | 127 | 98.5 | 4X15.9 | 6 | 10 | 10 | 25 |
| 2" | DN50 | 105 | 152 | 120.7 | 4X19.1 | 6 | 10 | 10 | 25 |
| 2-1/2" | DN65 | 115 | 178 | 139.7 | 4X19.1 | 8 | 15 | 12 | 25 |
| 3" | DN80 | 135 | 191 | 152.4 | 4X19.1 | 8 | 15 | 12 | 25 |
| 4" | DN100 | 150 | 229 | 190.5 | 8X19.1 | 12 | 20 | 16 | 15 |
| 5" | DN125 | 165 | 254 | 215.9 | 8X22.2 | 12 | 20 | 16 | 15 |
| 6" | DN150 | 180 | 279 | 241.3 | 8X22.2 | 12 | 20 | 16 | 15 |
| 8" | DN200 | 210 | 343 | 298.5 | 8X22.2 | 12 | 20 | 16 | 15 |
| 10" | DN250 | 230 | 406 | 362 | 12X25.4 | 14 | 30 | 25 | 8 |
| 12" | DN300 | 230 | 483 | 431.8 | 12X25.4 | 14 | 30 | 25 | 8 |
| 14" | DN350 | 265 | 533 | 476.3 | 12X28.6 | 14 | 30 | 25 | 8 |
| 16" | DN400 | 265 | 597 | 539.8 | 16X28.6 | 14 | 30 | 25 | 8 |
| 18" | DN450 | 265 | 635 | 577.9 | 16X31.8 | 14 | 30 | 25 | 8 |
| 20" | DN500 | 265 | 699 | 635 | 20X31.8 | 14 | 30 | 25 | 8 |
| 24" | DN600 | 265 | 813 | 749.3 | 20X34.9 | 14 | 30 | 25 | 8 |
