رقم الموديل 230
اطلب شهادات هذا المنتج ونرسلها لك.
| المقاس | DN | القطر الخارجي للأنبوب (mm) | أقصى ضغط تشغيل (PSI) | L الطول (mm) | الاعتمادات |
|---|---|---|---|---|---|
| 1-1/2" × 1-1/4" | DN40×32 | 48.3×42.4 | 500 | 89 | — |
| 2" × 1-1/2" | DN50×40 | 60.3×48.3 | 500 | 89 | — |
| 3" × 2" | DN80×50 | 88.9×60.3 | 500 | 89 | UL / FM |
| 4" × 2-1/2" | DN100×65 | 108.0×76.1 | 500 | 102 | UL / FM |
| 4" × 3" | DN100×80 | 108.0×88.9 | 500 | 102 | UL / FM |
| 4" × 2" | DN100×50 | 114.3×60.3 | 500 | 102 | UL / FM |
| 4" × 2-1/2" | DN100×65 | 114.3×76.1 | 300 | 102 | UL / FM |
| 4" × 3" | DN100×80 | 114.3×88.9 | 500 | 102 | UL / FM |
| 5" × 4" | DN125×100 | 139.7×114.3 | 300 | 127 | UL / FM |
| 6" × 4" | DN150×100 | 159.0×108.0 | 300 | 140 | UL / FM |
| 6" × 4" | DN150×100 | 159.0×114.3 | 300 | 140 | UL / FM |
| 6" × 3" | DN150×80 | 165.1×88.9 | 300 | 140 | UL / FM |
| 6" × 4" | DN150×100 | 165.1×114.3 | 300 | 140 | UL / FM |
| 6" × 5" | DN150×125 | 165.1×139.7 | 300 | 140 | UL / FM |
| 6" × 3" | DN150×80 | 168.3×88.9 | 300 | 140 | UL / FM |
| 6" × 4" | DN150×100 | 168.3×114.3 | 300 | 140 | UL / FM |
| 6" × 5" | DN150×125 | 168.3×139.7 | 300 | 140 | UL / FM |
| 8" × 4" | DN200×100 | 219.1×114.3 | 300 | 215 | UL / FM |
| 8" × 6" | DN200×150 | 219.1×159.0 | 300 | 215 | UL / FM |
| 8" × 6" | DN200×150 | 219.1×165.1 | 300 | 215 | UL / FM |
| 8" × 6" | DN200×150 | 219.1×168.3 | 300 | 215 | UL / FM |
| 10" × 8" | DN250×200 | 273.0×219.1 | 300 | 215 | UL / FM |
| 14" × 6" | DN350×150 | 355.6×168.3 | 300 | 330 | — |
| 14" × 8" | DN350×200 | 355.6×219.1 | 300 | 330 | — |
| 14" × 10" | DN350×250 | 355.6×273.0 | 300 | 330 | — |
| 14" × 12" | DN350×300 | 355.6×323.9 | 300 | 330 | — |
| 16" × 8" | DN400×200 | 406.4×219.1 | 300 | 356 | — |
| 16" × 10" | DN400×250 | 406.4×273.0 | 300 | 356 | — |
| 16" × 12" | DN400×300 | 406.4×323.9 | 300 | 356 | — |
| 16" × 14" | DN400×350 | 406.4×355.6 | 300 | 356 | — |
| 18" × 6" | DN450×150 | 457.2×168.3 | 300 | 381 | — |
| 18" × 10" | DN450×250 | 457.2×273.0 | 300 | 381 | — |
| 18" × 12" | DN450×300 | 457.2×323.9 | 300 | 381 | — |
| 18" × 14" | DN450×350 | 457.2×355.6 | 300 | 381 | — |
| 18" × 16" | DN450×400 | 457.2×406.4 | 300 | 381 | — |
| 20" × 12" | DN500×300 | 508.0×323.9 | 300 | 508 | — |
| 20" × 14" | DN500×350 | 508.0×355.6 | 300 | 508 | — |
| 20" × 16" | DN500×400 | 508.0×406.4 | 300 | 508 | — |
| 20" × 18" | DN500×450 | 508.0×457.2 | 300 | 508 | — |
| 24" × 16" | DN600×400 | 609.6×406.4 | 300 | 508 | — |
| 24" × 18" | DN600×450 | 609.6×457.2 | 300 | 508 | — |
| 24" × 20" | DN600×500 | 609.6×508.0 | 300 | 508 | — |
نظام الوصلات المحززة من حديد الدكتايل موثوق وأسرع في التركيب من اللحام أو التسنين أو الفلنجات، مما يقلل تكلفة التركيب. ويناسب المواسير القياسية ذات الحزوز المقطوعة، والمواسير القياسية والخفيفة ذات الحزوز المدرفلة. نحن الوكيل الحصري لوصلات MECH المحززة من حديد الدكتايل في المملكة العربية السعودية، وهي معتمدة UL / FM.

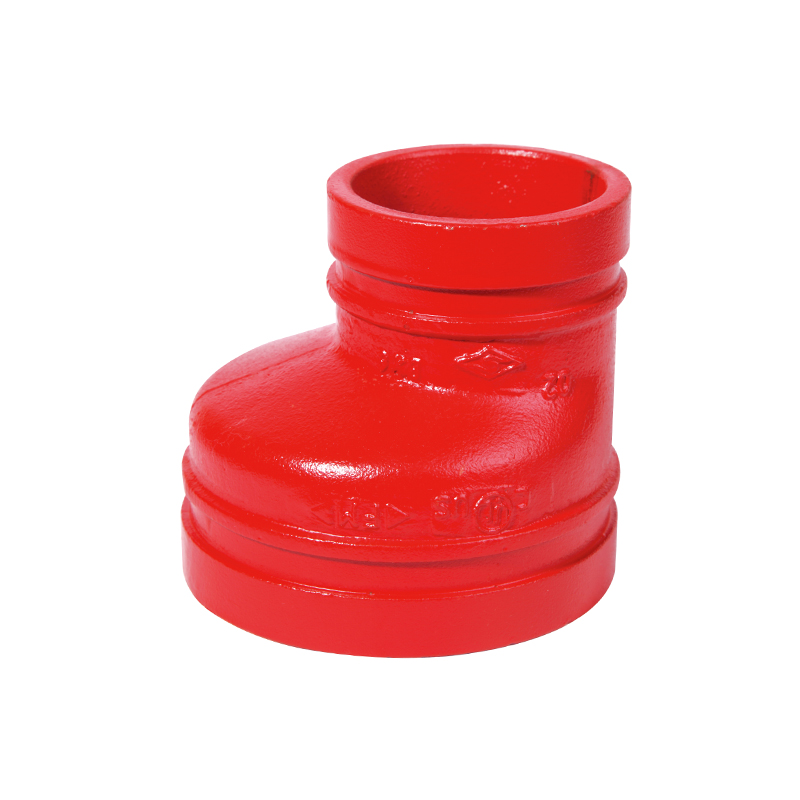

نقاص لامركزي محزز MECH موديل 230 المقاسات:
