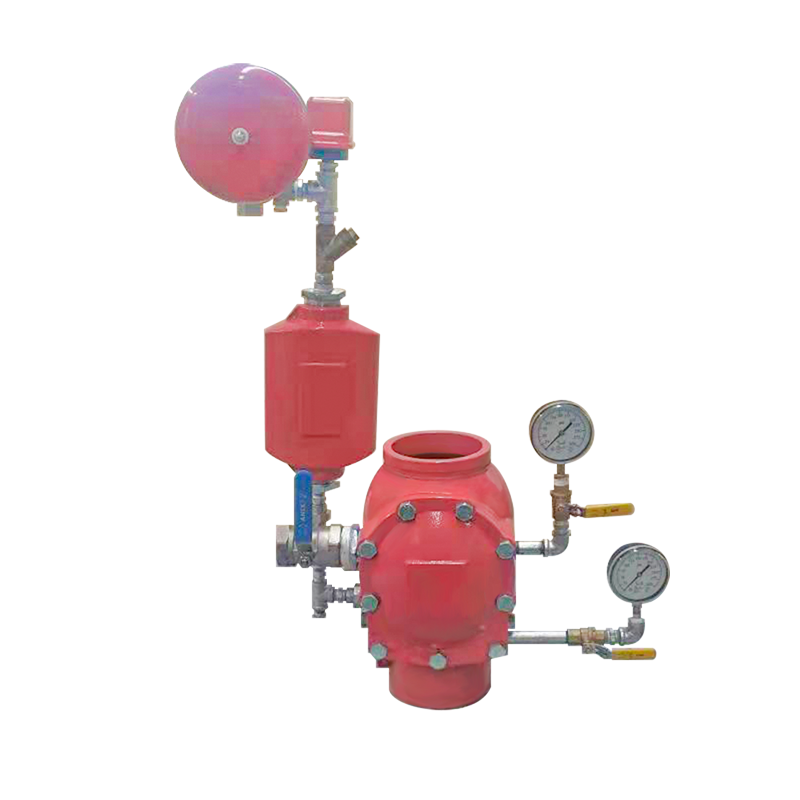

مِيك محبس إنذار مائي محزز 300PSI UL/FM موديل : ZSFZ

رقم الموديل ZSFZ8X9

طريقة التوصيل: Groove AWWA C606
ضغط التشغيل: 300 PSI (200 / 250 PSI on request)
درجة الحرارة: 0 – 80 °C
الطلاء: Painting or FBE — ANSI/AWWA C550
الاعتمادات: UL / FM
المقاسات: 3" – 8" (DN80 – DN200)

الشهادات والاعتمادات

اطلب شهادات هذا المنتج ونرسلها لك.

جهّز ملف اعتماد PDF لهذا المنتج مركز الشهادات

SIZES & DIMENSIONS

المقاسات والأبعاد

المقاس	DN	OD القطر الخارجي للأنبوب (mm)	A (mm)	B (mm)	Φd (mm)	ΦD (mm)	F (mm)
3"	DN80	88.9	15.88	7.93	84.94	88.9	320.3
4"	DN100	114.3	15.88	9.53	110.08	114.3	382
6"	DN150	159	15.88	9.53	154.5	159	406.4
6"	DN150	165.1	15.88	9.53	160.9	165.1	406.4
6"	DN150	168.3	15.88	9.53	163.96	168.3	406.4
8"	DN200	219.1	19.05	11.1	214.4	219.1	446

عن المنتج

● الأبعاد 3 “-8” (DN80-DN200) ● مواصفة التصميم UL 193 ، ULC-ORD-C193 ، FM1041 ، GB 5135.2 ● مواصفة التوصيل ISO 6182 ، AWWA C606 ● ضغط العمل PN16 / PN10 ، 300PSI ، 250PSI ، 200PSI
