مِيك قسام نقاص أسود مسنن مواصفات أمريكية مودل 130R

رقم الموديل 130R

الفئة: American Standard Class 150
المادة: Malleable iron ASTM A197/A197M
الأبعاد: ASME B16.3, B16.14 (unions B16.39)
السن: ASME B1.20.1
المقاسات: 1/4" × 1/8" – 6" × 4"

اطلب عرض سعر لهذا المنتج

المقاس الكمية

الشهادات والاعتمادات

اطلب شهادات هذا المنتج ونرسلها لك.

جهّز ملف اعتماد PDF لهذا المنتج مركز الشهادات

SIZES & DIMENSIONS

المقاسات والأبعاد

المقاس	DN	A (mm)	B (mm)	C (mm)
1/4" × 1/8"	DN8×6	18.8	19.3
3/8" × 1/4"	DN10×8	22.4	22.9
1/2" × 1/8"	DN15×6	22	23
1/2" × 1/4"	DN15×8	24.6	24.9
1/2" × 3/8"	DN15×10	26.4	26.2
1/2" × 1/2" × 3/4"	DN15×15×20	31	30.5
1/2" × 1/2" × 1"	DN15×15×25	34.6	32.0
3/4" × 1/4"	DN20×8	26.7	27.4
3/4" × 3/8"	DN20×10	28.5	28.7
3/4" × 1/2"	DN20×15	30.5	31
3/4" × 1/2" × 1/2"	DN20×15×15	30.5	31	28.5
3/4" × 1/2" × 3/4"	DN20×15×20	33.3	33.3	31
3/4" × 1/2" × 1"	DN20×15×25	38	34	33
3/4" × 3/4" × 1"	DN20×20×25	36.8	34.8
3/4" × 3/4" × 1-1/4"	DN20×20×32	41.2	36.8
1" × 1/4"	DN25×8	28.2	31
1" × 1/4" × 1"	DN25×8×25	37	37	30
1" × 3/8"	DN25×10	30	32.3
1" × 1/2"	DN25×15	32	35.5
1" × 1/2" × 1/2"	DN25×15×15	32	35.5	28.5
1" × 1/2" × 3/4"	DN25×15×20	34.8	36.8	31
1" × 1/2" × 1"	DN25×15×25	38.1	38.1	35.5
1" × 3/4"	DN25×20	34.8	36.8
1" × 3/4" × 3/4"	DN25×20×20	34.8	36.8	33.3
1" × 3/4" × 1"	DN25×20×25	38.1	38.1	36.8
1" × 1" × 1-1/4"	DN25×25×32	42.4	40.1
1" × 1" × 1-1/2"	DN25×25×40	45.7	41.9
1" × 1" × 2"	DN25×25×50	51.3	48.9
1" × 1" × 2-1/2"	DN25×25×65	60	48
1-1/4" × 3/8"	DN32×10	32	36.6
1-1/4" × 1/2"	DN32×15	34	38.9
1-1/4" × 1/2" × 1/2"	DN32×15×15	34	38	27
1-1/4" × 1/2" × 3/4"	DN32×15×20	35	38	29
1-1/4" × 1/2" × 1"	DN32×15×25	40.1	42.4	34.5
1-1/4" × 1/2" × 1-1/4"	DN32×15×32	44.5	44.5	38.9
1-1/4" × 3/4"	DN32×20	36.8	41.2
1-1/4" × 3/4" × 1/2"	DN32×20×15	40	42.5	37
1-1/4" × 3/4" × 3/4"	DN32×20×20	36.8	41.2	33.3
1-1/4" × 3/4" × 1"	DN32×20×25	40.1	42.4	36.8
1-1/4" × 1"	DN32×25	40.1	42.4
1-1/4" × 1" × 1/2"	DN32×25×15	34.0	38.9	32
1-1/4" × 1" × 3/4"	DN32×25×20	36.8	41.2	34.8
1-1/4" × 1" × 1"	DN32×25×25	40.1	42.4	38.1
1-1/4" × 1" × 1-1/2"	DN32×25×40	48	46	46
1-1/4" × 1-1/4" × 1-1/2"	DN32×32×40	47.8	46.2
1-1/4" × 1-1/4" × 2"	DN32×32×50	53.3	48.3
1-1/2" × 3/8"	DN40×10	34	39
1-1/2" × 1/2"	DN40×15	35.8	42.2
1-1/2" × 3/4"	DN40×20	38.6	44.5
1-1/2" × 3/4" × 3/4"	DN40×20×20	38	43	32
1-1/2" × 1"	DN40×25	41.9	45.7
1-1/2" × 1" × 1"	DN40×25×25	41.9	45.7	38.1
1-1/2" × 1-1/4"	DN40×32	46.2	47.8
1-1/2" × 1-1/4" × 1-1/4"	DN40×32×32	46.2	47.8	44.5
1-1/2" × 1-1/4" × 1-1/2"	DN40×32×40	49.3	49.3	47.8
1-1/2" × 1-1/2" × 2"	DN40×40×50	54.9	51.3
1-1/2" × 1-1/2" × 2-1/2"	DN40×40×65	62	55
2" × 3/8"	DN50×10	36	46
2" × 1/2"	DN50×15	37.9	47.8
2" × 1/2" × 2"	DN50×15×50	57.2	57.2	47.8
2" × 3/4"	DN50×20	40.6	50
2" × 3/4" × 2"	DN50×20×50	57.2	57.2	50
2" × 1"	DN50×25	43.9	51.3
2" × 1" × 1"	DN50×25×25	44	51	38
2" × 1" × 2"	DN50×25×50	57.2	57.2	51.3
2" × 1-1/4"	DN50×32	48.3	53.3
2" × 1-1/4" × 1"	DN50×32×25	40	51	44
2" × 1-1/4" × 1-1/4"	DN50×32×32	48.3	53.3	44.5
2" × 1-1/4" × 1-1/2"	DN50×32×40	51.3	54.9	47.8
2" × 1-1/4" × 2"	DN50×32×50	57.2	57.2	53.3
2" × 1-1/2"	DN50×40	51.3	54.9
2" × 1-1/2" × 1/2"	DN50×40×15	38	48	36
2" × 1-1/2" × 3/4"	DN50×40×20	39.5	49	37.5
2" × 1-1/2" × 1"	DN50×40×25	43.9	51.3	41.9
2" × 1-1/2" × 1-1/4"	DN50×40×32	48.3	53.3	46.2
2" × 1-1/2" × 1-1/2"	DN50×40×40	51.3	54.9	49.3
2" × 1-1/2" × 2"	DN50×40×50	57.2	57.2	54.8
2" × 2" × 2-1/2"	DN50×50×65	66	60.7
2-1/2" × 1/2"	DN65×15	41	57
2-1/2" × 3/4"	DN65×20	44.2	58.9
2-1/2" × 1"	DN65×25	47.5	60.2
2-1/2" × 1-1/4"	DN65×32	51.8	62.2
2-1/2" × 1-1/2"	DN65×40	54.9	63.8
2-1/2" × 1-1/2" × 2-1/2"	DN65×40×65	68.6	68.6	63.8
2-1/2" × 2"	DN65×50	60.7	66.0
2-1/2" × 2" × 1/2"	DN65×50×15	57	64	52
2-1/2" × 2" × 1"	DN65×50×25	53	60	53
2-1/2" × 2" × 1-1/4"	DN65×50×32	57	64	52
2-1/2" × 2" × 2"	DN65×50×50	60.7	66	57.2
2-1/2" × 2" × 2-1/2"	DN65×50×65	68.6	68.6	66
2-1/2" × 2-1/2" × 3"	DN65×65×80	76	71.9
2-1/2" × 2-1/2" × 4"	DN65×65×100	90	78
3" × 1/2"	DN80×15	42	64
3" × 3/4"	DN80×20	47.5	66.3
3" × 1"	DN80×25	50.8	67.6
3" × 1-1/4"	DN80×32	55.1	69.6
3" × 1-1/2"	DN80×40	58.2	71.1
3" × 2"	DN80×50	64.0	73.4
3" × 2" × 2"	DN80×50×50	64	73.4	57.2
3" × 2-1/2"	DN80×65	71.9	76
3" × 2-1/2" × 2"	DN80×65×50	64.0	73.4	60.7
4" × 1/2"	DN100×15	50	79
4" × 3/4"	DN100×20	53	79
4" × 1"	DN100×25	56	82
4" × 1-1/4"	DN100×32	60	84
4" × 1-1/2"	DN100×40	63.8	84.3
4" × 2"	DN100×50	69.6	86.6
4" × 2-1/2"	DN100×65	77.5	89.2
4" × 3"	DN100×80	83.8	91.4
4" × 3" × 2"	DN100×80×50	67	83.5	60
6" × 2"	DN150×50	78.2	115.8
6" × 3"	DN150×80	92.5	120.7
6" × 4"	DN150×100	104.9	125.5

عن المنتج

وصلات مسننة من الحديد المرن – المواصفة الأمريكية – فئة 150 – مادة التصنيع : ASTM A197 / A197M – الأبعاد: ASME B16.3 ، B16.14 – أبعاد اليونيون: B16.39 – مواصفة السن: ASME B1.20.1 (NPT) – المقاسات المتاحة: 1/8 “- 8” وصلات مسننة من الحديد الأسود MECH:

وصلات مسننة من الحديد المرن الأسود تُستخدم مع مواسير الحديد الأسود لنقل المياه والغاز ، وحماية الأسلاك الكهربائية ، أو توصيلات البخار عالية الضغط والهواء. وصلات الحديد الأسود غير المطلية، وتُسمى أيضاً وصلات الحديد المرن الأسود (BMI) ، مصنوعة من الحديد المرن (Malleable Iron) ويمكن أن تتوفر بطلاء حماية (مجلفن) لمقاومة التآكل و الصدأ مع طلاء أكسيد الحديد المتقشر أسود اللون. تستخدم هذه الوصلات في أنظمة الأنابيب لتغيير إتجاهات التمديدات والأنابيب أو الإتصال بالمعدات أو الأجهزة الاخرى. طريقة استخدامها يتم لف الوصلات المسننة على الأنبوب المسنن باستخدام وصلات مسننة مختلفة بسن خارجي وداخلي بما في ذلك NPT (سن المواسير الأمريكي القياسي) أو BSPT (السن البريطاني المخروطي). تأتي الوصلات المسننة في مجموعة متنوعة من الأحجام والأشكال.

نحن الوكيل الحصري للعلامة MECH التجاري للتوصيلات المسننة المصنوعة من الحديد المرن الأسود والتي تحمل شهادات UL / FM.

منتجات ذات صلة

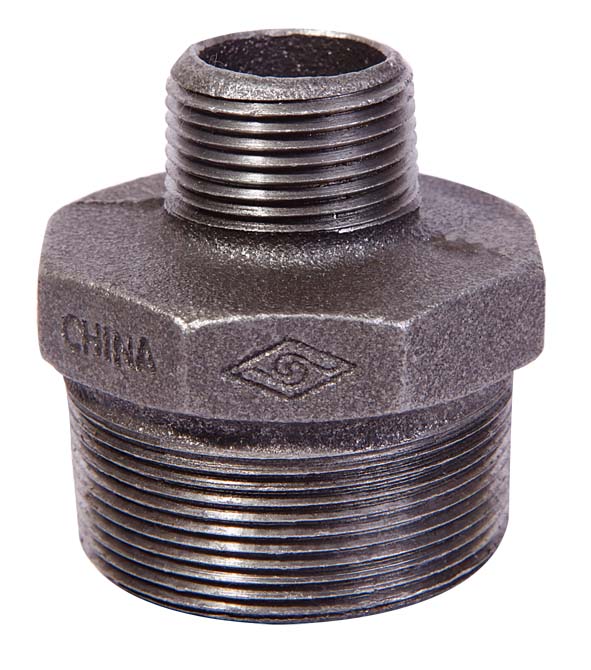

245مِيك نبل نقاص أسود مسنن مواصفات أمريكية موديل 245
