رقم الموديل 1NX
اطلب شهادات هذا المنتج ونرسلها لك.
| المقاس | DN | القطر الخارجي للأنبوب (mm) | أقصى ضغط تشغيل (PSI) | A (mm) | B (mm) | C (mm) | البراغي (العدد-المقاس) | الاعتمادات |
|---|---|---|---|---|---|---|---|---|
| 2" | DN50 | 60.3 | 300 | 82.2 | 125 | 44.5 | 2-3/8X55 / 2-M10X57 | UL |
| 2-1/2" | DN65 | 73.0 | 363 | 94.5 | 136 | 44.5 | 2-3/8X55 / 2-M10X57 | UL |
| 2-1/2" | DN65 | 76.1 | 363 | 97.5 | 138 | 44.5 | 2-3/8X55 / 2-M10X57 | — |
| 3" | DN80 | 88.9 | 363 | 110.4 | 152 | 45.5 | 2-3/8X55 / 2-M10X57 | — |
| 4" | DN100 | 114.3 | 363 | 139 | 183 | 48 | 2-3/8X55 / 2-M10X57 | — |
| 5" | DN125 | 139.7 | 363 | 165.4 | 220 | 49.5 | 2-1/2X70 / 2-M12X70 | UL |
| 6" | DN150 | 165.1 | 363 | 194.1 | 249 | 50 | 2-1/2X70 / 2-M12X70 | — |
| 6" | DN150 | 168.3 | 300 | 197 | 255 | 49.5 | 2-1/2X70 / 2-M12X70 | UL |
| 8" | DN200 | 219.1 | 300 | 250 | 323 | 58.5 | 2-5/8X85 / 2-M16X85 | UL |
| 10" | DN250 | 273.0 | 300 | 310 | 390 | 60 | 2-3/4X115 / 2-M20X115 | UL / FM |
نظام الوصلات المحززة من حديد الدكتايل موثوق وأسرع في التركيب من اللحام أو التسنين أو الفلنجات، مما يقلل تكلفة التركيب. ويناسب المواسير القياسية ذات الحزوز المقطوعة، والمواسير القياسية والخفيفة ذات الحزوز المدرفلة. نحن الوكيل الحصري لوصلات MECH المحززة من حديد الدكتايل في المملكة العربية السعودية، وهي معتمدة UL / FM.

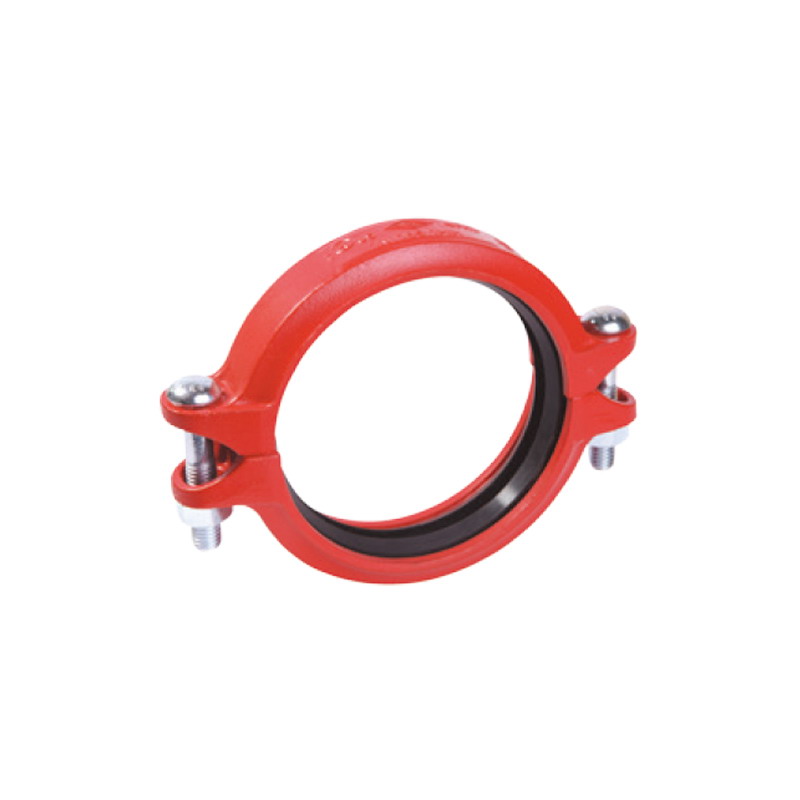

جلبة مرنة محززة (نوع نحيف) MECH موديل 1NX
ISO6182 、 AWWA C606 、 GB 5135.11 GB / T 36019
ASME B36.10 、 ASTM A53-A53M 、 ISO 4200 、 GB / T 3091
