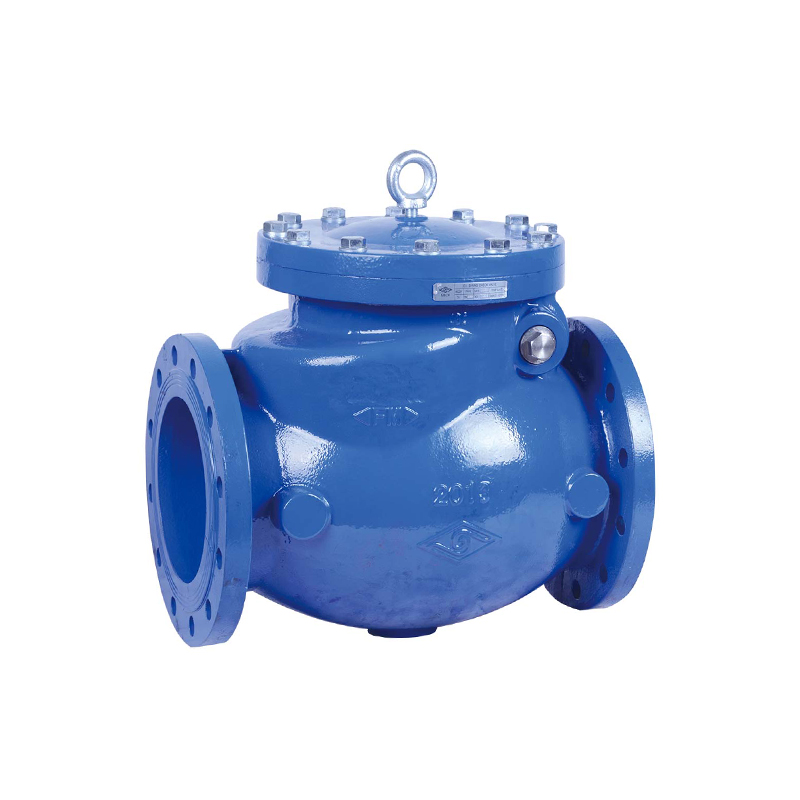

MECH مِيك محبس رداد متأرجح فلانج أزرق | موديل: H44X2

مِيك محبس رداد متأرجح فلنجة أزرق | موديل: H44X2

رقم الموديل H44X2

معيار التصميم: AWWA C508
طريقة التوصيل: Flange ASME B16.1 CL125
ضغط التشغيل: 300 PSI
درجة الحرارة: 0 – 80 °C
الطلاء: FBE — ANSI/AWWA C550
المقاسات: 2" – 12" (DN50 – DN300)

الشهادات والاعتمادات

اطلب شهادات هذا المنتج ونرسلها لك.

جهّز ملف اعتماد PDF لهذا المنتج مركز الشهادات

SIZES & DIMENSIONS

المقاسات والأبعاد

المقاس	DN	L قياسي AWWA C508 (mm)	L اختياري ASME B16.10 (mm)	D قطر الفلنجة (mm)	D1 قطر دائرة البراغي (mm)	b سماكة الفلنجة (mm)	n-Φd عدد × قطر الثقوب	H الارتفاع (mm)
2"	DN50	203	203	152	120.5	16	4-Φ19.1	133
2.5"	DN65	254	216	178	139.5	17.5	4-Φ19.1	150
3"	DN80	278	241	191	152.5	19	4-Φ19.1	150
4"	DN100	330	292	229	190.5	24	8-Φ19.1	218
6"	DN150	406	356	279	241.5	25.5	8-Φ22.2	290
8"	DN200	495	495	343	298.5	28.5	8-Φ22.2	330
10"	DN250	622	622	406	362	30.5	12-Φ25.4	350
12"	DN300	660	698	483	432	32	12-Φ25.4	376
