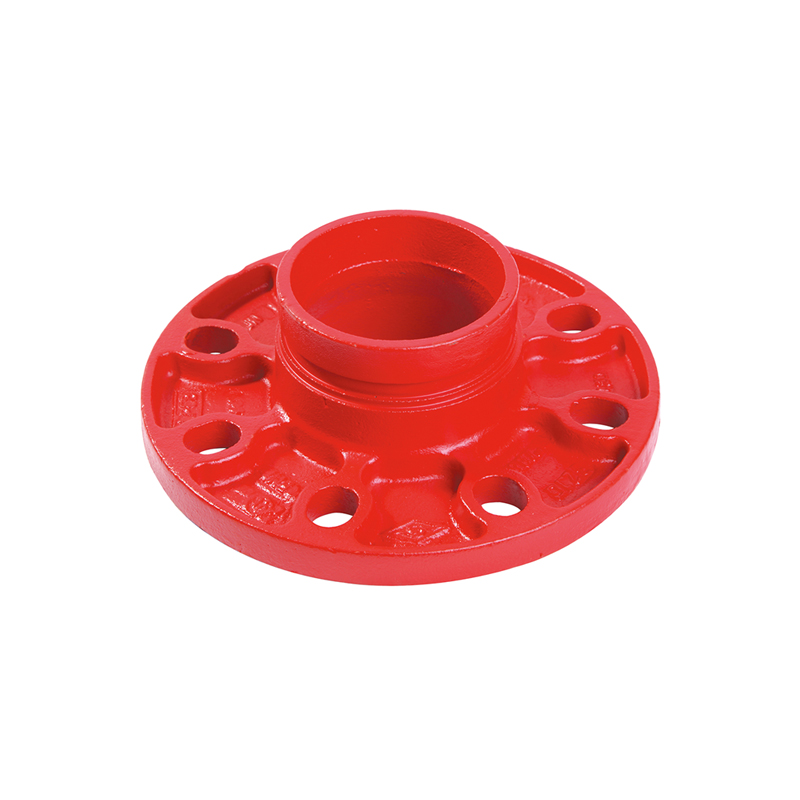

رقم الموديل 321GA
اطلب شهادات هذا المنتج ونرسلها لك.
| المقاس | DN | القطر الخارجي للأنبوب (mm) | أقصى ضغط تشغيل (PSI) | L الطول (mm) | X (mm) | Y (mm) | Z (mm) | البراغي (العدد-المقاس) | الاعتمادات |
|---|---|---|---|---|---|---|---|---|---|
| 2" | DN50 | 60.3 | 300 | 65 | 152 | 120.5 | 16 | 4-5/8 | UL / FM |
| 2-1/2" | DN65 | 73.0 | 300 | 65 | 185 | 139.7 | 16 | 4-5/8 | — |
| 3" | DN80 | 88.9 | 300 | 65 | 200 | 152.4 | 16 | 8-5/8 | — |
| 4" | DN100 | 114.3 | 300 | 70 | 229 | 190.5 | 16 | 8-5/8 | UL / FM |
| 6" | DN150 | 168.3 | 300 | 70 | 282 | 241.3 | 18 | 8-3/4 | — |
| 8" | DN200 | 219.1 | 300 | 75 | 340 | 298.5 | 19 | 8-3/4 | UL / FM |
| 10" | DN250 | 273.0 | 300 | 85 | 406 | 362 | 21 | 12-7/8 | UL / FM |
| 14" | DN350 | 355.6 | 300 | 127 | 535 | 476.3 | 37 | 12-1 | — |
| 16" | DN400 | 406.4 | 300 | 127 | 595 | 539.8 | 37 | 16-1 | — |
| 18" | DN450 | 457.2 | 300 | 140 | 642 | 577.8 | 40 | 16-11/8 | — |
| 20" | DN500 | 508.0 | 300 | 152 | 700 | 635 | 43 | 20-11/8 | — |
| 24" | DN600 | 609.6 | 300 | 152 | 815 | 749.3 | 49 | 20-11/4 | — |
نظام الوصلات المحززة من حديد الدكتايل موثوق وأسرع في التركيب من اللحام أو التسنين أو الفلنجات، مما يقلل تكلفة التركيب. ويناسب المواسير القياسية ذات الحزوز المقطوعة، والمواسير القياسية والخفيفة ذات الحزوز المدرفلة. نحن الوكيل الحصري لوصلات MECH المحززة من حديد الدكتايل في المملكة العربية السعودية، وهي معتمدة UL / FM.
وصلات وصلات محززة من حديد الدكتايل – ANSI CLASS 150 ADAPTER FLANGE # 321GA المقاسات: 2 بوصة (DN50) – 24 بوصة (DN600) مواصفة التصميم: ISO6182 ، ASME B16.5 ، GB 5135.11 مواصفة التوصيل: ASME B36.10 ، ASTM A53-A53M ، ISO 4200 ضغط العمل: المعيار الأمريكي Class150
