MECH مِيك نقاص حز

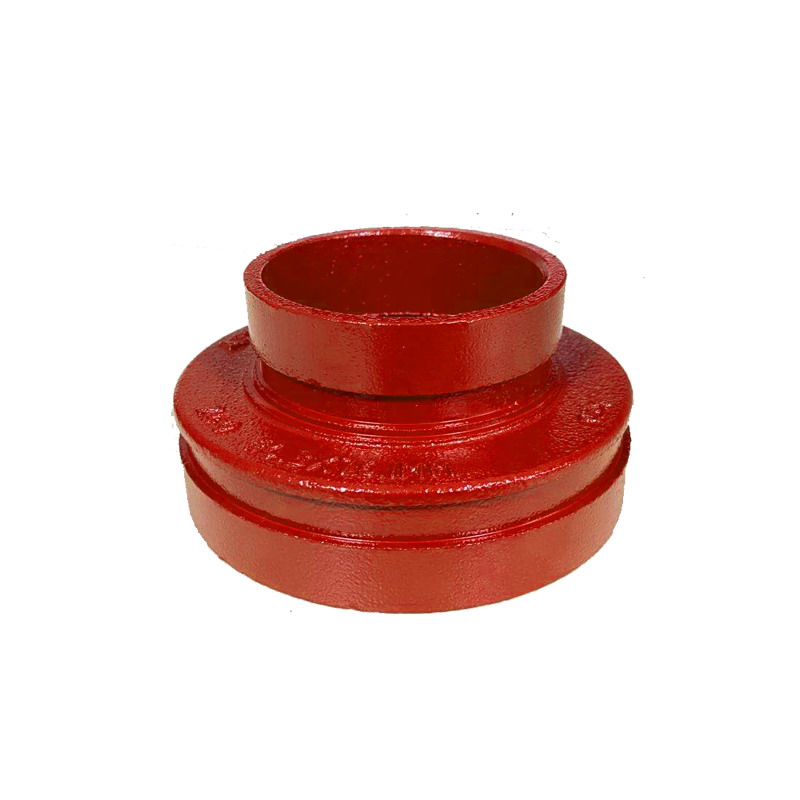

مِيك نقاص حز موديل 240

رقم الموديل 240

معيار التصميم: ASTM F1548, AWWA C606, ISO 6182-12
المادة: Ductile iron ASTM A536 Gr. 65-45-12
الطلاء: Electrophoretic (std.) — epoxy / hot-dip galvanized optional
المقاسات: 1-1/4" × 1" – 24" × 20" (DN32×25 – DN600×500)

اطلب عرض سعر لهذا المنتج

المقاس الكمية

الشهادات والاعتمادات

اطلب شهادات هذا المنتج ونرسلها لك.

جهّز ملف اعتماد PDF لهذا المنتج مركز الشهادات

SIZES & DIMENSIONS

المقاسات والأبعاد

المقاس	DN	القطر الخارجي للأنبوب (mm)	أقصى ضغط تشغيل (PSI)	L الطول (mm)	الاعتمادات
1-1/4" × 1"	DN32×25	42.4×33.7	500	64	UL / FM / VdS / LPCB
1-1/2" × 1"	DN40×25	48.3×33.7	500	64	UL / FM / VdS / LPCB
1-1/2" × 1-1/4"	DN40×32	48.3×42.4	500	64	UL / FM / VdS / LPCB
2" × 1"	DN50×25	60.3×33.7	500	64	UL / FM / VdS / LPCB
2" × 1-1/4"	DN50×32	60.3×42.4	500	64	UL / FM / VdS / LPCB
2" × 1-1/2"	DN50×40	60.3×48.3	500	64	UL / FM / VdS / LPCB
2-1/2" × 1"	DN65×25	73.0×33.7	500	64	UL / FM
2-1/2" × 1-1/4"	DN65×32	73.0×42.4	500	64	UL / FM
2-1/2" × 1-1/2"	DN65×40	73.0×48.3	500	64	UL / FM
2-1/2" × 2"	DN65×50	73.0×60.3	500	64	UL / FM
2-1/2" × 1"	DN65×25	76.1×33.7	500	64	UL / FM / VdS
2-1/2" × 1-1/4"	DN65×32	76.1×42.4	500	64	UL / FM / VdS / LPCB
2-1/2" × 1-1/2"	DN65×40	76.1×48.3	500	64	UL / FM / VdS / LPCB
2-1/2" × 2"	DN65×50	76.1×60.3	500	64	UL / FM / VdS / LPCB
3" × 1"	DN80×25	88.9×33.7	500	64	UL / FM / VdS
3" × 1-1/4"	DN80×32	88.9×42.4	500	64	UL / FM / VdS
3" × 1-1/2"	DN80×40	88.9×48.3	500	64	UL / FM / VdS
3" × 2"	DN80×50	88.9×60.3	500	64	UL / FM / VdS / LPCB
3" × 2-1/2"	DN80×65	88.9×73.0	500	64	UL / FM
3" × 2-1/2"	DN80×65	88.9×76.1	500	64	UL / FM / VdS / LPCB
4" × 2"	DN100×50	108.0×60.3	500	76	UL / FM
4" × 2-1/2"	DN100×65	108.0×73.0	500	76	UL / FM
4" × 2-1/2"	DN100×65	108.0×76.1	500	76	UL / FM / VdS
4" × 3"	DN100×80	108.0×88.9	500	76	UL / FM
4" × 1-1/4"	DN100×32	114.3×42.4	500	76	UL / FM
4" × 1-1/2"	DN100×40	114.3×48.3	500	76	UL / FM / VdS / LPCB
4" × 2"	DN100×50	114.3×60.3	500	76	UL / FM / VdS / LPCB
4" × 2-1/2"	DN100×65	114.3×73.0	500	76	UL / FM
4" × 2-1/2"	DN100×65	114.3×76.1	500	76	UL / FM / VdS
4" × 3"	DN100×80	114.3×88.9	500	76	UL / FM / VdS / LPCB
5" × 4"	DN125×100	133.0×108.0	500	89	UL / FM
5" × 4"	DN125×100	133.0×114.3	500	89	UL / FM
5" × 2"	DN125×50	139.7×60.3	500	89	UL / FM
5" × 2-1/2"	DN125×65	139.7×76.1	500	89	UL / FM / VdS / LPCB
5" × 3"	DN125×80	139.7×88.9	500	89	UL / FM / VdS
5" × 4"	DN125×100	139.7×114.3	500	89	UL / FM / VdS
5" × 2-1/2"	DN125×65	141.3×73.0	500	89	UL / FM / VdS / LPCB
5" × 3"	DN125×80	141.3×88.9	500	89	UL / FM
5" × 4"	DN125×100	141.3×114.3	500	89	UL / FM
6" × 2"	DN150×50	159.0×60.3	500	102	UL / FM
6" × 2-1/2"	DN150×65	159.0×76.1	500	102	UL / FM
6" × 3"	DN150×80	159.0×88.9	500	102	UL / FM
6" × 4"	DN150×100	159.0×108	500	102	UL / FM
6" × 4"	DN150×100	159.0×114.3	500	102	UL / FM
6" × 5"	DN150×125	159.0×133.0	500	102	UL / FM
6" × 2"	DN150×50	165.1×60.3	500	102	FM
6" × 2-1/2"	DN150×65	165.1×76.1	500	102	FM
6" × 3"	DN150×80	165.1×88.9	500	102	FM / LPCB
6" × 4"	DN150×100	165.1×108.0	500	102	UL / FM
6" × 4"	DN150×100	165.1×114.3	500	102	FM / LPCB
6" × 5"	DN150×125	165.1×139.7	500	102	FM / LPCB
6" × 5"	DN150×125	165.1×141.3	500	102	—
6" × 2"	DN150×50	168.3×60.3	500	102	UL / FM / VdS
6" × 2-1/2"	DN150×65	168.3×73.0	500	102	UL / FM
6" × 2-1/2"	DN150×65	168.3×76.1	500	102	FM / VdS
6" × 3"	DN150×80	168.3×88.9	500	102	UL / FM / VdS
6" × 4"	DN150×100	168.3×114.3	500	102	UL / FM / VdS / LPCB
6" × 5"	DN150×125	168.3×139.7	500	102	FM / VdS / LPCB
6" × 5"	DN150×125	168.3×141.3	500	102	UL / FM
8" × 4"	DN200×100	216.3×114.3	500	127	FM
8" × 6"	DN200×150	216.3×165.1	500	127	FM
8" × 2-1/2"	DN200×65	219.1×73.0	500	127	UL / FM
8" × 3"	DN200×80	219.1×88.9	500	127	UL / FM / VdS / LPCB
8" × 4"	DN200×100	219.1×108.0	500	127	UL / FM
8" × 4"	DN200×100	219.1×114.3	500	127	UL / FM / VdS / LPCB
8" × 5"	DN200×125	219.1×139.7	500	127	FM / VdS / LPCB
8" × 5"	DN200×125	219.1×141.3	500	127	UL / FM
8" × 6"	DN200×150	219.1×159.0	500	127	FM
8" × 6"	DN200×150	219.1×165.1	500	127	FM
8" × 6"	DN200×150	219.1×168.3	500	127	UL / FM / VdS / LPCB
10" × 6"	DN250×150	273.0×159.0	500	152	FM
10" × 6"	DN250×150	273.0×165.1	500	152	FM
10" × 6"	DN250×150	273.0×168.3	500	152	FM / VdS
10" × 8"	DN250×200	273.0×219.1	500	152	FM / VdS
12" × 6"	DN300×150	323.9×168.3	500	178	UL / FM
12" × 8"	DN300×200	323.9×219.1	500	178	FM / VdS
12" × 10"	DN300×250	323.9×273.0	500	178	FM / VdS
14" × 5"	DN350×125	377.0×133.0	300	127	—
14" × 6"	DN350×150	377.0×159.0	300	127	—
14" × 6"	DN350×150	355.6×168.3	300	330	—
14" × 8"	DN350×200	355.6×219.1	300	203	—
14" × 10"	DN350×250	355.6×273.0	300	203	—
14" × 12"	DN350×300	355.6×323.9	300	203	—
16" × 8"	DN400×200	406.4×219.1	300	229	—
16" × 10"	DN400×250	406.4×273.0	300	229	—
16" × 12"	DN400×300	406.4×323.9	300	229	—
16" × 14"	DN400×350	406.4×355.6	300	229	—
18" × 6"	DN450×150	457.2×168.3	300	381	—
18" × 10"	DN450×250	457.2×273.0	300	381	—
18" × 12"	DN450×300	457.2×323.9	300	241	—
18" × 14"	DN450×350	457.2×355.6	300	241	—
18" × 16"	DN450×400	457.2×406.4	300	241	—
20" × 8"	DN500×200	530.0×219.1	300	135	—
20" × 12"	DN500×300	508.0×323.9	300	254	—
20" × 14"	DN500×350	508.0×355.6	300	254	—
20" × 16"	DN500×400	508.0×406.4	300	254	—
20" × 18"	DN500×450	508.0×457.2	300	254	—
24" × 16"	DN600×400	609.6×406.4	300	305	—
24" × 18"	DN600×450	609.6×457.2	300	305	—
24" × 20"	DN600×500	609.6×508.0	300	305	—

عن المنتج

نظام الوصلات المحززة من حديد الدكتايل موثوق وأسرع في التركيب من اللحام أو التسنين أو الفلنجات، مما يقلل تكلفة التركيب. ويناسب المواسير القياسية ذات الحزوز المقطوعة، والمواسير القياسية والخفيفة ذات الحزوز المدرفلة. نحن الوكيل الحصري لوصلات MECH المحززة من حديد الدكتايل في المملكة العربية السعودية، وهي معتمدة UL / FM.
