رقم الموديل 3JX
اطلب شهادات هذا المنتج ونرسلها لك.
| المقاس | DN | القطر الخارجي للأنبوب (mm) | أقصى ضغط تشغيل (PSI) | قطر الثقب في الأنبوب (mm) | A (mm) | B (mm) | C (mm) | D (mm) | البرغي | الاعتمادات |
|---|---|---|---|---|---|---|---|---|---|---|
| 2-1/2" × 1" | DN65×25 | 73.0×33.7 | 300 | 38 | 130 | 68.5 | 60 | 44 | 3/8X60 | UL |
| 2-1/2" × 1-1/2" | DN65×40 | 73.0×48.3 | 300 | 51 | 130 | 81 | 63 | 44 | 3/8X60 | UL |
| 2-1/2" × 1" | DN65×25 | 76.1×33.7 | 300 | 38 | 132.5 | 68.5 | 60 | 46 | 3/8X60 | UL |
| 2-1/2" × 1-1/4" | DN65×32 | 76.1×42.4 | 300 | 51 | 132.5 | 81 | 63 | 46 | 3/8X60 | UL |
| 3" × 1" | DN80×25 | 88.9×33.7 | 300 | 38 | 144 | 69.5 | 66.5 | 52.5 | 3/8X60 | UL |
| 3" × 1-1/4" | DN80×32 | 88.9×42.4 | 300 | 51 | 144 | 82 | 66.5 | 52.5 | 3/8X60 | UL |
| 3" × 1-1/2" | DN80×40 | 88.9×48.3 | 300 | 51 | 144 | 82 | 70 | 52.5 | 3/8X60 | UL |
| 3" × 2" | DN80×50 | 88.9×60.3 | 300 | 64 | 144 | 96 | 72 | 52.5 | 3/8X60 | UL |
| 4" × 1" | DN100×25 | 114.3×33.7 | 300 | 38 | 175 | 72 | 82.5 | 67 | 1/2×75 | UL |
| 4" × 1-1/4" | DN100×32 | 114.3×42.4 | 300 | 51 | 175 | 84 | 82.5 | 67 | 1/2×75 | UL |
| 4" × 1-1/2" | DN100×40 | 114.3×48.3 | 300 | 51 | 175 | 84 | 84.5 | 67 | 1/2×75 | UL |
| 4" × 2" | DN100×50 | 114.3×60.3 | 300 | 64 | 175 | 97.5 | 84.5 | 67 | 1/2×75 | UL |
| 4" × 2-1/2" | DN100×65 | 114.3×76.1 | 300 | 70 | 175 | 104.5 | 98 | 67 | 1/2×75 | UL |
| 6" × 1" | DN150×25 | 165.1×33.7 | 300 | 38 | 233 | 73 | 106 | 96.3 | M14×82 | — |
| 6" × 1-1/4" | DN150×32 | 165.1×42.4 | 300 | 51 | 235 | 109 | 125 | 96.3 | M14×82 | — |
| 6" × 1-1/2" | DN150×40 | 165.1×48.3 | 300 | 51 | 233 | 86 | 106 | 96.3 | M14×82 | — |
| 6" × 2" | DN150×50 | 165.1×60.3 | 300 | 64 | 235 | 102 | 108 | 96.3 | M14×82 | — |
| 6" × 2-1/2" | DN150×65 | 165.1×76.1 | 300 | 70 | 233 | 86 | 106 | 96.3 | M14×82 | — |
نظام الوصلات المحززة من حديد الدكتايل موثوق وأسرع في التركيب من اللحام أو التسنين أو الفلنجات، مما يقلل تكلفة التركيب. ويناسب المواسير القياسية ذات الحزوز المقطوعة، والمواسير القياسية والخفيفة ذات الحزوز المدرفلة. نحن الوكيل الحصري لوصلات MECH المحززة من حديد الدكتايل في المملكة العربية السعودية، وهي معتمدة UL / FM.

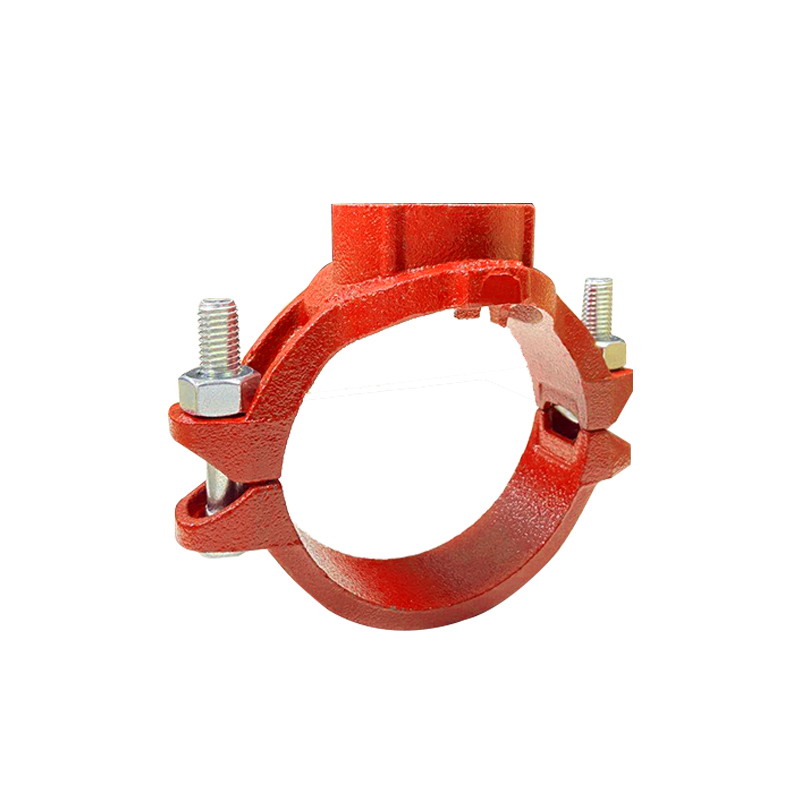

قسام ميكانيكي بمخرج مسنن (نوع نحيف) MECH موديل 3JX المقاسات:
21/2 “X1” (DN65XDN25) –4 “X21 / 2” (DN100XDN65)
ASME B36.10 、 ASTM A53-A53M 、 ISO 4200 、 GB / T 3091
