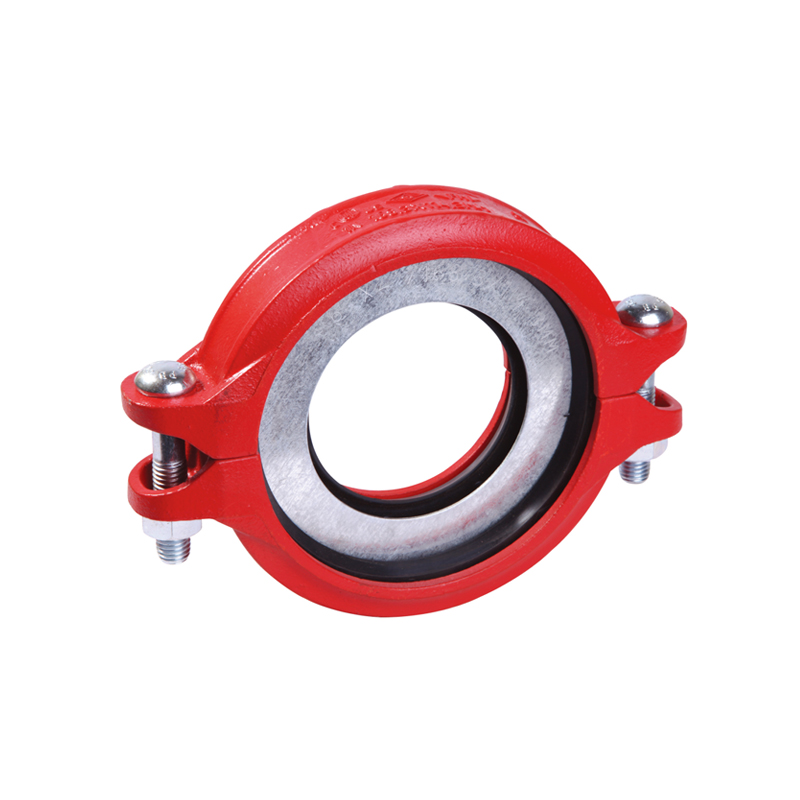

رقم الموديل 1N
اطلب شهادات هذا المنتج ونرسلها لك.
| المقاس | DN | القطر الخارجي للأنبوب (mm) | أقصى ضغط تشغيل (PSI) | أقصى حمل طرفي (kN/lbs) | الفراغ بين طرفي الأنبوب (mm) | A (mm) | B (mm) | C (mm) | البراغي (العدد-المقاس) | الاعتمادات |
|---|---|---|---|---|---|---|---|---|---|---|
| 2" × 1" | DN50×25 | 60.3×33.7 | 360 | 5.9/1330 | 0-3.2 | 89 | 125.2 | 44 | 2-3/8×55 / 2-M10×57 | UL |
| 2" × 1-1/2" | DN50×40 | 60.3×48.3 | 360 | 5.9/1330 | 0-3.2 | 86 | 125 | 44 | 2-3/8×55 / 2-M10×57 | UL / FM / LPCB |
| 2-1/2" × 1" | DN65×25 | 73.0×33.7 | 300 | 8.7/1950 | 0-3.2 | 100 | 138 | 45 | 2-3/8×55 / 2-M10×57 | UL / FM |
| 2-1/2" × 2" | DN65×50 | 73.0×60.3 | 360 | 8.7/1950 | 0-3.2 | 100 | 138 | 45 | 2-3/8×55 / 2-M10×57 | UL / FM / LPCB |
| 2-1/2" × 1" | DN65×25 | 76.1×33.7 | 300 | 9.4/2120 | 0-3.2 | 102 | 140 | 45 | 2-3/8×55 / 2-M10×57 | UL / FM |
| 2-1/2" × 1-1/2" | DN65×40 | 76.1×48.3 | 300 | 9.4/2120 | 0-3.2 | 102 | 140 | 45 | 2-3/8×55 / 2-M10×57 | UL / FM / LPCB |
| 2-1/2" × 2" | DN65×50 | 76.1×60.3 | 300 | 9.4/2120 | 0-3.2 | 102 | 144 | 45 | 2-3/8×55 / 2-M10×57 | VdS / UL / FM / LPCB |
| 2-1/2" × 2-1/2" | DN65×65 | 76.1×73.0 | 300 | 9.4/2120 | 0-3.2 | 102.5 | 145 | 45 | 2-3/8X55 / 2-M10X57 | — |
| 3" × 1" | DN80×25 | 88.9×33.7 | 300 | 12.8/2885 | 0-3.2 | 115 | 168 | 46 | 2-1/2×70 / 2-M12×70 | UL / FM |
| 3" × 2" | DN80×50 | 88.9×60.3 | 360 | 12.8/2885 | 0-3.2 | 115 | 168 | 46 | 2-1/2×70 / 2-M12×70 | VdS / UL / FM / LPCB |
| 3" × 2-1/2" | DN80×65 | 88.9×73.0 | 360 | 12.8/2885 | 0-3.2 | 115 | 168 | 46 | 2-1/2×70 / 2-M12×70 | UL / FM / LPCB |
| 3" × 2-1/2" | DN80×65 | 88.9×76.1 | 300 | 12.8/2885 | 0-3.2 | 115 | 172 | 46 | 2-1/2×70 / 2-M12×70 | VdS / UL / FM / LPCB |
| 4" × 1" | DN100×25 | 114.3×33.7 | 300 | 21.2/4770 | 0-3.2 | 144 | 198 | 50 | 2-1/2×70 / 2-M12×70 | UL / FM |
| 4" × 2" | DN100×50 | 114.3×60.3 | 360 | 21.2/4770 | 0-3.2 | 144 | 198 | 50 | 2-1/2×70 / 2-M12×70 | VdS / UL / FM / LPCB |
| 4" × 2-1/2" | DN100×65 | 114.3×73.0 | 360 | 21.2/4770 | 0-3.2 | 144 | 198 | 50 | 2-1/2×70 / 2-M12×70 | UL / FM / LPCB |
| 4" × 2-1/2" | DN100×65 | 114.3×76.1 | 300 | 21.2/4770 | 0-3.2 | 144 | 202 | 50 | 2-1/2×70 / 2-M12×70 | VdS / UL / FM / LPCB |
| 4" × 3" | DN100×80 | 114.3×88.9 | 360 | 21.2/4770 | 0-3.2 | 148 | 198 | 50 | 2-1/2×70 / 2-M12×70 | VdS / UL / FM / LPCB |
| 6" × 3" | DN150×80 | 165.1×88.9 | 300 | 44.3/9960 | 0-3.2 | 200 | 260 | 51 | 2-3/4×115 / 2-M20×115 | UL / FM |
| 6" × 4" | DN150×100 | 165.1×114.3 | 360 | 44.3/9960 | 0-3.2 | 197 | 260 | 51 | 2-5/8×85 / 2-M16×85 | UL / FM / LPCB |
| 6" × 3" | DN150×80 | 168.3×88.9 | 300 | 46.0/10340 | 0-3.2 | 200 | 268 | 51 | 2-5/8×85 / 2-M16×85 | UL / FM |
| 6" × 4" | DN150×100 | 168.3×114.3 | 360 | 46.0/10340 | 0-3.2 | 202.5 | 268 | 52.5 | 2-5/8×85 / 2-M16×85 | VdS / UL / FM / LPCB |
| 6" × 5" | DN150×125 | 168.3×141.3 | 360 | 46.0/10340 | 0-3.2 | 210.25 | 274.83 | 51.9 | 2-3/4×115 / 2-M20×115 | UL |
| 6" × 6" | DN150×150 | 168.3×165.1 | 300 | 46.0/10340 | 0-3.2 | 204 | 268 | 52.5 | 2-5/8×85 / 2-M16×85 | UL / FM |
| 8" × 6" | DN200×150 | 219.1×165.1 | 300 | 77.8/17500 | 0-3.2 | 257 | 335 | 60 | 2-3/4×115 / 2-M20×115 | UL / FM / LPCB |
| 8" × 6" | DN200×150 | 219.1×168.3 | 360 | 77.8/17500 | 0-3.2 | 260 | 338 | 60 | 2-3/4×115 / 2-M20×115 | UL / FM / LPCB |
نظام الوصلات المحززة من حديد الدكتايل موثوق وأسرع في التركيب من اللحام أو التسنين أو الفلنجات، مما يقلل تكلفة التركيب. ويناسب المواسير القياسية ذات الحزوز المقطوعة، والمواسير القياسية والخفيفة ذات الحزوز المدرفلة. نحن الوكيل الحصري لوصلات MECH المحززة من حديد الدكتايل في المملكة العربية السعودية، وهي معتمدة UL / FM.
● مواصفة التصميم ISO6182 ، AWWA C606 ، GB 5135.11
● مواصفة التوصيل ASME B36.10 ، ASTM A53-A53M ، ISO 4200 ● ضغط العمل 175PSI-300PSI
