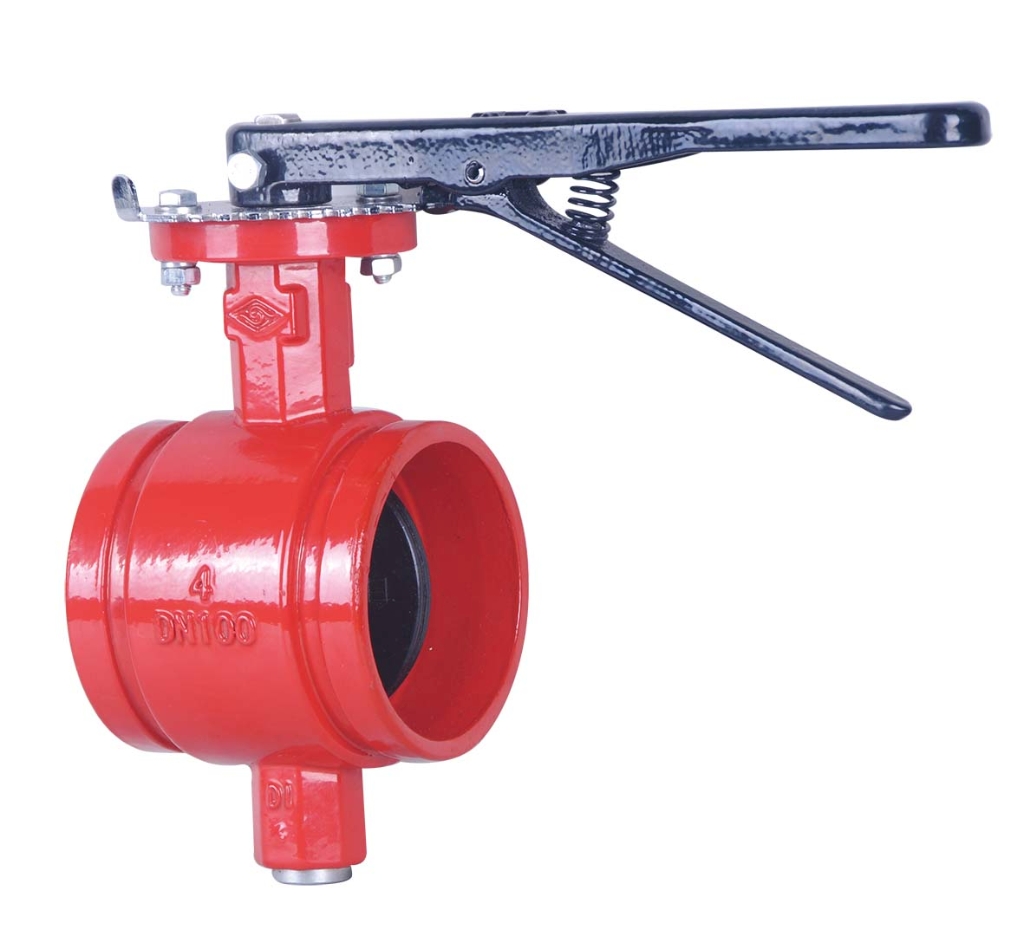

رقم الموديل D81X4
اطلب شهادات هذا المنتج ونرسلها لك.
| المقاس | DN | A (mm) | B (mm) | C (mm) | ΦF (mm) | ΦG (mm) | L1 (mm) | L2 (mm) | L الطول (mm) | ΦK (mm) | H الارتفاع (mm) | H1 (mm) | H2 (mm) | J (mm) | ΦM (mm) | Φ2 (mm) | ISO 5211 | ΦE (mm) | N-Φ1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2" | DN50 | 89 | 65 | 81 | 60.3 | 57.15 | 15.88 | 7.93 | 32 | 90 | 206 | 158 | 52 | 114 | 150 | 14 | F07 | 70 | 4-Φ10 |
| 2.5" | DN65 | 102 | 71 | 97 | 73.0 | 69.09 | 15.88 | 7.93 | 32 | 90 | 206 | 158 | 52 | 114 | 150 | 14 | F07 | 70 | 4-Φ10 |
| 3" | DN80 | 109 | 81 | 97 | 88.9 | 84.94 | 15.88 | 7.93 | 32 | 90 | 206 | 158 | 52 | 114 | 150 | 14 | F07 | 70 | 4-Φ10 |
| 4" | DN100 | 128 | 95 | 116 | 114.3 | 110.08 | 15.88 | 9.53 | 32 | 90 | 206 | 158 | 52 | 114 | 150 | 16 | F07 | 70 | 4-Φ10 |
| 5" | DN125 | 141 | 111 | 148 | 141.3 | 137.03 | 15.88 | 9.53 | 32 | 90 | 206 | 158 | 52 | 114 | 150 | 16 | F07 | 70 | 4-Φ10 |
| 6" | DN150 | 153 | 133 | 148 | 168.3 | 163.96 | 15.88 | 9.53 | 32 | 90 | 206 | 158 | 52 | 114 | 150 | 20 | F07 | 70 | 4-Φ10 |
| 8" | DN200 | 184 | 164 | 133 | 219.1 | 214.4 | 19.05 | 11.10 | 45 | 125 | 310 | 239 | 69 | 167 | 300 | 26 | F10 | 102 | 4-Φ12 |
| 10" | DN250 | 216 | 196 | 159 | 273.0 | 268.28 | 19.05 | 12.70 | 45 | 125 | 310 | 239 | 69 | 167 | 300 | 26 | F10 | 102 | 4-Φ12 |
| 12" | DN300 | 254 | 226 | 165 | 323.9 | 318.29 | 19.05 | 12.70 | 45 | 125 | 307 | 229 | 73 | 190 | 300 | 28 | F10 | 102 | 4-Φ12 |
