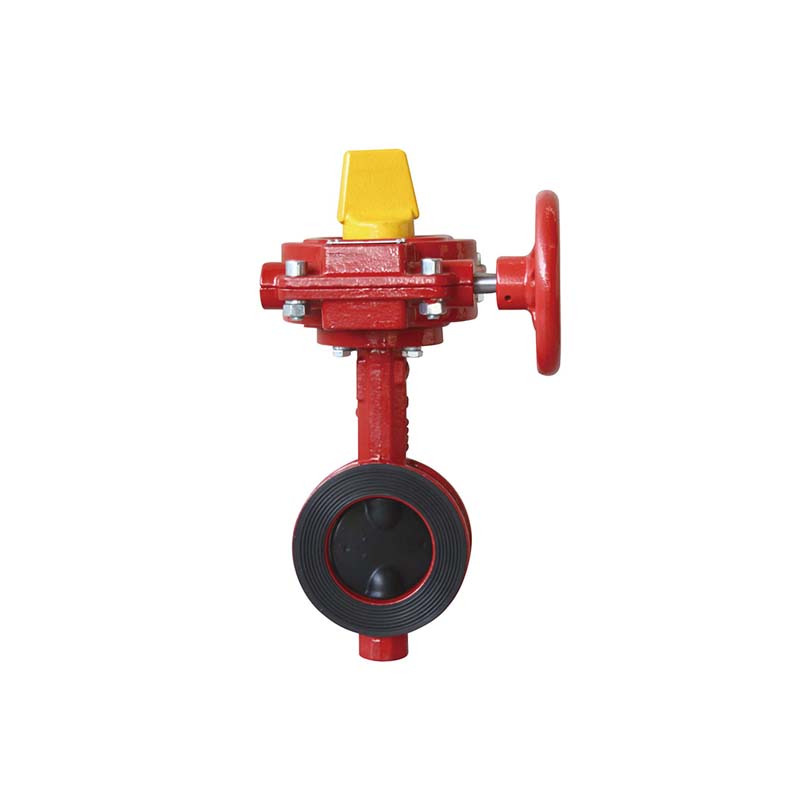

ميك محبس فراشة ويفر مع مفتاح حالة المحبس موديل XD371X

رقم الموديل XD371X

الشهادات والاعتمادات

اطلب شهادات هذا المنتج ونرسلها لك.

SIZES & DIMENSIONS

المقاسات والأبعاد

المقاس	DN	A (mm)	B (mm)	C (mm)	L الطول (mm)	H1 (mm)	H الارتفاع (mm)	W (mm)	ISO 5211	ΦE (mm)	ΦF (mm)	N-ΦM
2"	DN50	140.5	65	43	122.5	127	202.2	125	F07	70	90	4-Φ10
2.5"	DN65	153	71	46	122.5	127	202.2	125	F07	70	90	4-Φ10
3"	DN80	157.5	81	46	122.5	127	202.2	125	F07	70	90	4-Φ10
4"	DN100	176	95	52	122.5	127	202.2	125	F07	70	90	4-Φ10
5"	DN125	191	111	56	122.5	127	202.2	125	F07	70	90	4-Φ10
6"	DN150	202.5	133	56	122.5	139.5	215	225	F07	70	90	4-Φ10
8"	DN200	243.5	164	60	122.5	198.5	274	225	F10	102	125	4-Φ12
10"	DN250	273	196	68	122.5	198.5	274	225	F10	102	125	4-Φ12
12"	DN300	311	226	78	132	198.5	293.5	225	F10	102	125	4-Φ12

المقاسات: 2 “(DN50) -12” (DN300) مواصفة التصميم: MSS SP-67 مواصفة التوصيل: ASME B16.42 CL150.00 ضغط العمل: 363PSI ، 300PSI ، 250PSI ، 200PSI ، 175PSI
