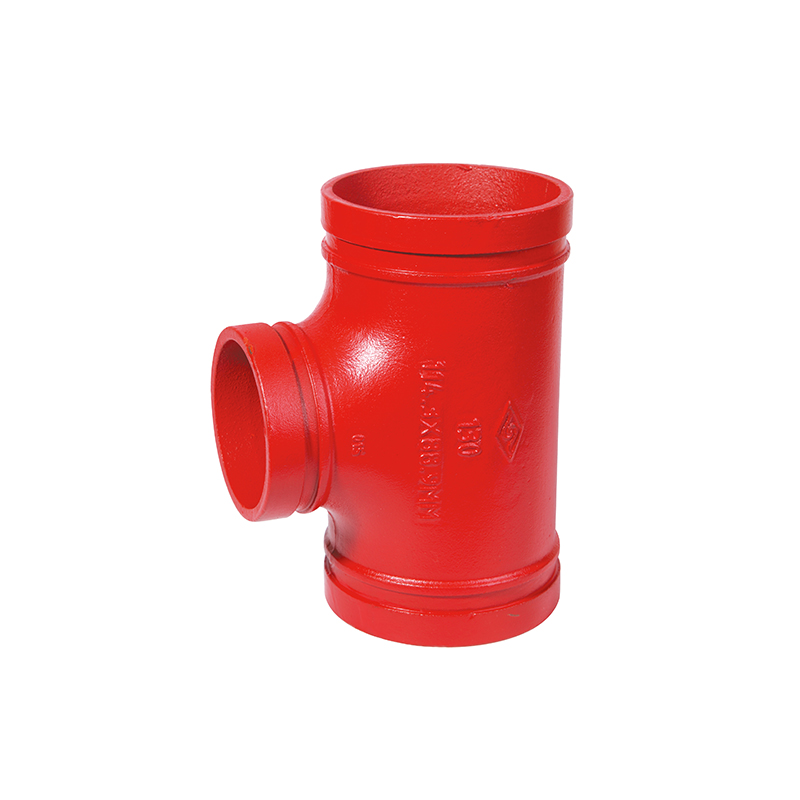

مِيك قسام نقاص حز موديل 130R

رقم الموديل 130R

معيار التصميم: ASTM F1548, AWWA C606, ISO 6182-12
المادة: Ductile iron ASTM A536 Gr. 65-45-12
الطلاء: Electrophoretic (std.) — epoxy / hot-dip galvanized optional
المقاسات: 2-1/2" × 2-1/2" × 3" – 24" × 20" (DN65×65×80 – DN600×500)

اطلب عرض سعر لهذا المنتج

المقاس الكمية

الشهادات والاعتمادات

اطلب شهادات هذا المنتج ونرسلها لك.

جهّز ملف اعتماد PDF لهذا المنتج مركز الشهادات

SIZES & DIMENSIONS

المقاسات والأبعاد

المقاس	DN	القطر الخارجي للأنبوب (mm)	أقصى ضغط تشغيل (PSI)	L1 (mm)	L2 (mm)	الاعتمادات
2-1/2" × 2-1/2" × 3"	DN65×65×80	76.1×76.1×88.9	500	108	95	—
2-1/2" × 2-1/2" × 4"	DN65×65×100	76.1×76.1×114.3	500	127	102	—
3" × 3" × 4"	DN80×80×100	88.9×88.9×114	500	127	102	—
2" × 1"	DN50×25	60.3×33.7	500	70	70	UL / FM / VdS / LPCB
2" × 1-1/2"	DN50×40	60.3×48.3	500	70	70	UL / FM / VdS / LPCB
2-1/2" × 1-1/2"	DN65×40	73.0×48.3	500	76	76	UL / FM
2-1/2" × 2"	DN65×50	73.0×60.3	500	69	76	UL / FM
2-1/2" × 1-1/4"	DN65×32	76.1×42.4	500	76	76	UL / FM
2-1/2" × 1-1/2"	DN65×40	76.1×48.3	500	76	76	UL / FM / VdS / LPCB
2-1/2" × 2"	DN65×50	76.1×60.3	500	69	76	UL / FM / VdS / LPCB
3" × 1-1/4"	DN80×32	88.9×33.7	500	108	108	UL / FM / VdS / LPCB
3" × 1-1/4"	DN80×32	88.9×42.4	500	85.5	85.5	UL / FM
3" × 1-1/2"	DN80×40	88.9×48.3	500	85.5	85.5	UL / FM / VdS / LPCB
3" × 2"	DN80×50	88.9×60.3	500	85.5	85.5	UL / FM / VdS / LPCB
3" × 2-1/2"	DN80×65	88.9×73.0	500	85.5	85.5	UL / FM
3" × 2-1/2"	DN80×65	88.9×76.1	500	85.5	85.5	UL / FM / VdS / LPCB
4" × 2"	DN100×50	108.0×60.3	500	101	101	UL / FM
4" × 3"	DN100×80	108.0×88.9	500	101	101	UL / FM
4" × 1"	DN100×25	114.3×33.7	500	101	101	UL / FM / VdS / LPCB
4" × 1-1/2"	DN100×40	114.3×48.3	500	101	101	UL / FM / VdS / LPCB
4" × 2"	DN100×50	114.3×60.3	500	101	101	UL / FM / VdS / LPCB
4" × 2-1/2"	DN100×65	108.0×73.0	500	101	101	UL / FM
4" × 2-1/2"	DN100×65	114.3×73.0	500	101	101	UL / FM
4" × 2-1/2"	DN100×65	114.3×76.1	500	101	101	UL / FM / VdS / LPCB
4" × 3"	DN100×80	114.3×88.9	500	101	101	UL / FM / VdS / LPCB
5" × 2"	DN125×50	133.0×60.3	500	124	124	UL / FM
5" × 2-1/2"	DN125×65	133.0×76.1	500	124	124	UL / FM
5" × 4"	DN125×100	133.0×108.0	500	124	124	UL / FM
5" × 4"	DN125×100	133.0×114.3	500	124	124	UL / FM
5" × 1-1/2"	DN125×40	139.7×48.3	500	124	124	UL / FM
5" × 2"	DN125×50	139.7×60.3	500	124	124	UL / FM
5" × 2-1/2"	DN125×65	139.7×76.1	500	124	124	UL / FM
5" × 3"	DN125×80	139.7×88.9	500	124	124	UL / FM
5" × 4"	DN125×100	139.7×114.3	500	124	124	UL / FM / VdS / LPCB
5" × 2"	DN125×50	141.3×60.3	500	124	124	UL / FM
5" × 3"	DN125×80	141.3×88.9	500	124	124	UL / FM
5" × 4"	DN125×100	141.3×114.3	500	124	124	UL / FM
6" × 2"	DN150×60	159.0×60.3	500	140	140	UL / FM
6" × 2-1/2"	DN150×65	159.0×76.1	500	140	140	UL / FM
6" × 3"	DN150×80	159.0×88.9	500	140	140	UL / FM
6" × 4"	DN150×100	159.0×108.0	500	140	140	UL
6" × 4"	DN150×100	159.0×114.3	500	140	140	UL / FM
6" × 5"	DN150×125	159.0×133.0	500	140	140	UL / FM
6" × 2"	DN150×50	165.1×60.3	300	140	140	UL / FM
6" × 2-1/2"	DN150×65	165.1×76.1	300	140	140	UL / FM
6" × 3"	DN150×80	165.1×88.9	300	140	140	UL / FM / LPCB
6" × 4"	DN150×100	165.1×114.3	300	140	140	UL / FM / LPCB
6" × 5"	DN150×125	165.1×139.7	300	140	140	UL / FM / LPCB
6" × 5"	DN150×125	165.1×133.0	300	140	140	FM
6" × 2"	DN150×50	168.3×60.3	500	140	140	UL / FM / VdS / LPCB
6" × 2-1/2"	DN150×65	168.3×73.0	500	140	140	UL / FM
6" × 2-1/2"	DN150×65	168.3×76.1	500	140	140	UL / FM / VdS / LPCB
6" × 3"	DN150×80	168.3×88.9	500	140	140	UL / FM / VdS / LPCB
6" × 4"	DN150×100	168.3×114.3	500	140	140	UL / FM / VdS / LPCB
6" × 5"	DN150×125	168.3×139.7	300	140	140	UL / FM / VdS / LPCB
6" × 5"	DN150×125	168.3×141.3	300	140	140	UL / FM
8" × 4"	DN200×100	216.3×114.3	300	175	175	FM
8" × 6"	DN200×150	216.3×165.1	300	175	175	UL / FM
8" × 2"	DN200×50	219.1×60.3	500	175	175	UL / FM / VdS / LPCB
8" × 2-1/2"	DN200×65	219.1×76.1	300	175	175	UL / FM
8" × 3"	DN200×80	219.1×88.9	500	175	175	UL / FM / VdS / LPCB
8" × 4"	DN200×100	219.1×108.0	500	175	175	UL / FM
8" × 4"	DN200×100	219.1×114.3	500	175	175	UL / FM / VdS / LPCB
8" × 5"	DN200×125	219.1×133.0	300	175	175	UL / FM
8" × 5"	DN200×125	219.1×139.7	300	175	175	UL / FM
8" × 6"	DN200×150	219.1×159.0	300	175	175	UL / FM
8" × 6"	DN200×150	219.1×165.1	300	175	175	UL / FM
8" × 6"	DN200×150	219.1×168.3	500	175	175	UL / FM / VdS / LPCB
8" × 2-1/2"	DN200×65	219.1×73.0	300	175	175	UL / FM
10" × 4"	DN250×100	273.0×114.3	500	228.6	228.6	UL / FM
10" × 6"	DN250×150	273.0×159.0	500	229	229	—
10" × 6"	DN250×150	273.0×165.1	300	229	229	FM
10" × 6"	DN250×150	273.0×168.3	300	229	229	FM / VdS
10" × 8"	DN250×200	273.0×219.1	300	229	229	FM / VdS
12" × 2-1/2"	DN300×65	323.9×73.0	300	254	254	—
12" × 3"	DN300×80	323.9×88.9	300	254	254	—
12" × 6"	DN300×150	323.9×165.1	300	254	254	FM
12" × 6"	DN300×150	323.9×168.3	300	254	254	FM
12" × 8"	DN300×200	323.9×219.1	300	254	254	FM / VdS
12" × 10"	DN300×250	323.9×273.0	300	254	254	FM / VdS
18" × 12"	DN450×300	480.0×323.9	300	335	335	—
18" × 14"	DN450×350	480.0×377.0	300	335	335	—
14" × 6"	DN350×150	355.6×168.3	300	279	238	—
14" × 8"	DN350×200	355.6×219.1	300	280	280	—
14" × 10"	DN350×250	355.6×273.0	300	279	257	—
14" × 12"	DN350×300	355.6×323.9	300	279	270	—
14" × 5"	DN350×125	377.0×133.0	300	240	265	—
14" × 6"	DN350×150	377.0×159.0	300	240	265	—
14" × 8"	DN350×200	377.0×219.1	300	240	265	—
14" × 10"	DN350×250	377.0×273.0	300	240	265	—
14" × 12"	DN350×300	377.0×323.9	300	240	265	—
16" × 6"	DN400×150	406.4×168.3	300	305	264	—
16" × 8"	DN400×200	406.4×219.1	300	305	273	—
16" × 10"	DN400×250	406.4×273.0	300	305	283	—
16" × 12"	DN400×300	406.4×323.9	300	305	295	—
16" × 14"	DN400×350	406.4×355.6	300	305	305	—
16" × 5"	DN400×125	426.0×133.0	300	260	285	—
16" × 6"	DN400×150	426.0×159.0	300	260	285	—
16" × 8"	DN400×200	426.0×219.1	300	260	285	—
16" × 10"	DN400×250	426.0×273.0	300	260	285	—
16" × 12"	DN400×300	426.0×323.9	300	260	285	—
18" × 6"	DN450×150	457.2×168.3	300	343	298	—
18" × 8"	DN450×200	457.2×219.1	300	343	298	—
18" × 10"	DN450×250	457.2×273.0	300	343	308	—
18" × 12"	DN450×300	457.2×323.9	300	343	321	—
18" × 14"	DN450×350	457.2×355.6	300	343	330	—
18" × 16"	DN450×400	457.2×406.4	300	343	330	—
20" × 6"	DN500×150	508.0×168.3	300	381	324	—
20" × 8"	DN500×200	508.0×219.1	300	381	324	—
20" × 10"	DN500×250	508.0×273.0	300	381	333	—
20" × 12"	DN500×300	508.0×323.9	300	381	346	—
20" × 14"	DN500×350	508.0×355.6	300	381	356	—
20" × 16"	DN500×400	508.0×406.4	300	381	356	—
20" × 18"	DN500×450	508.0×457.2	300	381	368	—
24" × 6"	DN600×150	609.6×168.3	300	432	384	—
24" × 8"	DN600×200	609.6×219.1	300	432	384	—
24" × 10"	DN600×250	609.6×273.0	300	432	384	—
24" × 12"	DN600×300	609.6×323.9	300	432	397	—
24" × 14"	DN600×350	609.6×355.6	300	432	406	—
24" × 16"	DN600×400	609.6×406.4	300	432	406	—
24" × 18"	DN600×450	609.6×457.2	300	432	419	—
24" × 20"	DN600×500	609.6×508.0	300	432	432	—

عن المنتج

نظام الوصلات المحززة من حديد الدكتايل موثوق وأسرع في التركيب من اللحام أو التسنين أو الفلنجات، مما يقلل تكلفة التركيب. ويناسب المواسير القياسية ذات الحزوز المقطوعة، والمواسير القياسية والخفيفة ذات الحزوز المدرفلة. نحن الوكيل الحصري لوصلات MECH المحززة من حديد الدكتايل في المملكة العربية السعودية، وهي معتمدة UL / FM.

مشترك (تي) نقاص محزز MECH موديل 130R المقاسات:

2 “X1” (DN50XDN25) – 24 “X20” (DN600XDN500)
